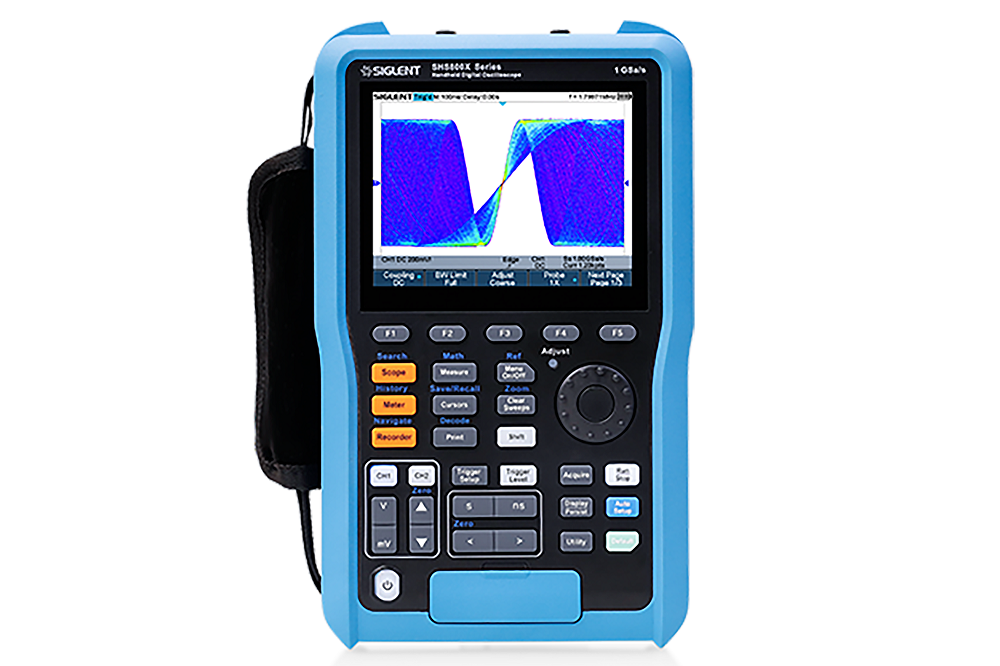

SHS800X系列手持示波表

1.集示波器，万用表，波形记录仪，测量值记录仪，协议分析，FFT频谱分析仪于一体 2.带宽70MHz、100MHz、200MHz，存储深度12Mpts，采样率1GSa/s 3.SPO数字荧光技术，波形刷新率10万帧/秒（Sequence模式下可达40万帧/秒） 4.重量仅为1.75kg，标配便携式单肩包，能轻松装入多种探头以及配件 5.基于硬件实现的真有效值万用表 6.新款锂电池，容量6900mAh，续航时间达到5.5小时 7.防尘防水级别达到IP51级

多能合一

鼎阳SHS800X系列手持示波表是集示波器，万用表，记录仪，频谱分析，协议分析等功能于一体的多功能示波器，广泛应用于研发、生产、维修等领域。
示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。
记录仪：在25kSa/s采样率下，可记录并回放波形长达22小时。

超便携

小于A4纸的前面板尺寸缩小了仪器体积，后面板支撑架支持立式放置，侧边尼龙提手方便手持操作。标配的肩包可同时装下机身以及探头等配件，便于外出携带。
注：尺寸：276mm * 168 mm * 68 mm；质量：1.75 kg

超长续航

自带6900mA大容量充电锂电池，续航时间可达5.5小时，电池通过UL认证，安全可靠。采用电池供电，大大增加了仪器的使用场景，使得其在现场测试中，拥有独特的优势。

IP51级防尘防水

SHS800X系列手持示波表支持IP51级防尘防水，仪器正常运作不受细小灰尘侵入和垂直落下水滴影响，可胜任多种复杂环境中的测试。

规格参数

示波器部分
	SHS807X	SHS810X	SHS820X
带宽	70 MHz	100 MHz	200 MHz
最高实时采样率	单片1GSa/s ADC芯片，通道交织时采样率1 GSa/s，通道全部开启时，每通道采样率500 MSa/s
通道数	2示波器通道，1万用表接口
最大存储深度	通道交织模式12 Mpts/CH，非交织模式6 Mpts/CH
最高波形捕获率	400,000 帧/秒 (Sequence 模式)
触发类型	边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
解码类型（标配）	IIC， SPI， UART， CAN， LIN
记录仪	波形记录仪，最大记录采样率25kSa/s，最小采样率1Sa/s
记录仪	测量值记录仪，最大记录间隔 10分钟，最小记录间隔0.1秒.最多可同时记录4组
接口	USB Host， USB Device
最大安全输入电压（示波器）	BNC 信号端到保护地之间 CATII 300Vrms BNC 接地端到保护地之间 CATII 30Vrms BNC 信号端到BNC接地端之间 CATII 300Vrms
最大安全输入电压（万用表）	CATIII 300Vrms， CATII 600Vrms
探头	PP510	PP510	PP215
显示屏	5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480
重量	净重1.75kg，毛重3.5kg
万用表部分
分辨率	6000 Counts
直流电压测量	60 mV 600 mV-600 V	±1%±15 digit ±1%±5digit
交流电压测量	60 mV 600 mV-600 V	±1%±15 digit ±1%±5digit
直流电流测量	60 mA-600 mA 6 A-10 A	±1.5%±5digit ±2%±5digit
交流电流测量	60 mA 600 mA 6 A-10 A	±1.5%±5digit ±2%±5digit ±3%±5digit
电容测量	40 nF 400 nF-400 μF	±3%±10digit ±4%±5digit)
电阻测量	600 Ω-6 MΩ 60 MΩ	±1%±5 digit ±3%±5 digit
导通	电阻 < 50Ω时，蜂鸣器鸣叫
二极管测试	0-2 V
