大华电子 | 充电桩测试方案
大华直流充电桩测试系统支持在线调试、下线检测、老化实验、功能验证，可真实模拟在充电过程中可能遇到的问题，避免采用电动汽车实车测试带来的不便。该测试系统的CAN 通讯模块可实现与充电桩实时通讯，严格参照GB/T 27930-2015 充电桩协议，时兼容2011 版国际，模拟整个充电过程。
应用范围
计量科学研究院、电力科学研究院、省级计量中心等的实验室、质检部，用于计量检定及性能测试；
科研院所、研究所、实验室等用于性能测试，功能测试，及其他测试；
生产制造非车载直流充电机的企业

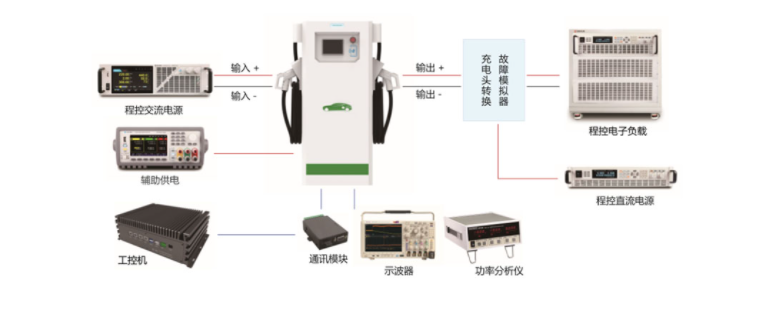

系统结构
符合标准
GB18487.1-2015电动车辆传导充电系统一般要求
GBT18487.3-2015电动车辆传导充电系统 电动车车交直流充电机
GBT29316-2012电动汽车充换电设施电能质量技术要求
NB33001-2010电动汽车非车载传导式充电机技术条件
NB33002-2010电动汽车交流充电桩技术条件
NB33008.2-2013电动汽车充电设备检验试验规范第一部分：非车载充电机
GB27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议 兼容2011 版本
硬件设备
采用PWM 变频方式，实现高水平高效率输出。该系列单机功率可达12KVA，支持主从并联的工作方式。
用于过压、过流测试，提供多达 40 款型号，单机功率最高 30KW。
提供800W~45KW 输入功率范围，满足测试需求，并且具备动态和列表等灵活的动态模式。
用于低压供电， 可提供200~360W 输出功率，拥有极优异的输出精度及高置信度，可显示丰富的测试测量信息
测试项目
|
输入性能测试 |
输出性能测试 |
安规测试 |
时序测试 |
|
输入电压测试 |
输出电压测试 |
耐压测试 |
开机时序测试 |
|
输入电流测试 |
输出电流测试 |
绝缘测试 |
关机时序测试 |
|
输入功率测试 |
效率测试 |
纹波测试 |
开机上升时间测试 |
|
输入谐波测试 |
纹波测试 |
保护功能测试 |
关机下降时间测试 |
|
待机功耗测试 |
稳定度测试 |
短路保护 |
功能测试 |
|
输入过/ 欠压关断点测试 |
动态负载测试 |
过流保护 |
充电连接测试 |
|
输入过/ 欠压恢复点测试 |
电源调整率测试 |
过压保护 |
充电通讯测试 |
|
输入频率缓升/ 缓降测试 |
负载调整率测试 |
|
充电阶段测试 |
|
输入电压缓升/ 缓降测试 |
综合调整率测试 |
|
充电故障测试 |

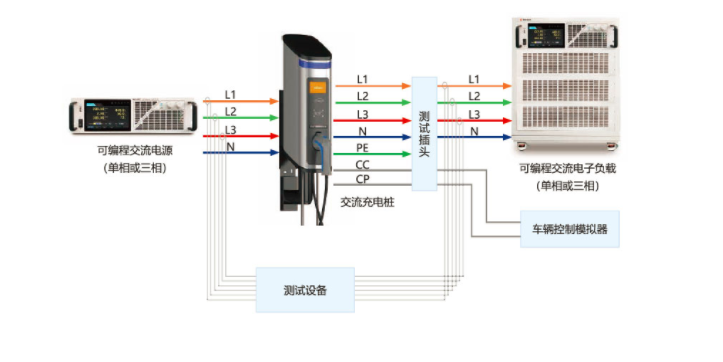

系统结构
符合标准
国家标准GB/T20234.2
电动汽车传导充电用连接装置：交流充电接口
硬件设备
采用PWM 变频方式，实现高水平高效率输出。该系列单机功率可达12KVA，支持主从并联的工作方式。
提供800W~45KW 输入功率范围，满足测试需求，并且具备动态和列表等灵活的动态模式。
测试项目
交流能量传送测试
断开电源接触器测试
电压中断与变动测试
控制导引信号测试
电流容量测试
输入输出测试
控制导引信号异常状态测试
电流容量测试
