BMS自动测试解决方案

　一、概述：

　　BMS（Battery Managerment System）是电池管理系统的英文缩写，是新能源汽车电池中的必要组成部分，是电池与用户之间的纽带，主要功能是监控电池的电芯电压、电池温度、高低边驱动、电池包的信号检测、电池包的总电压、总电流测试以及和整车控制器的通信等。

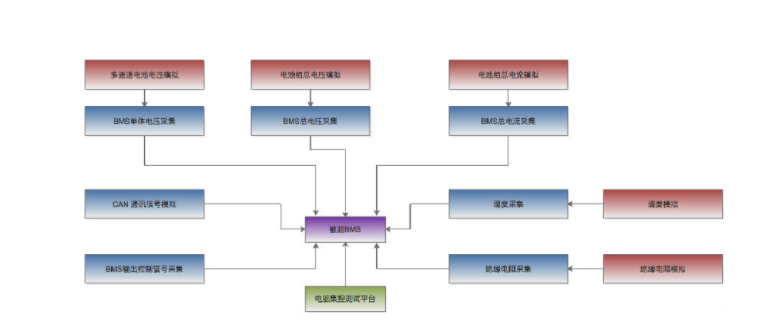

　　二、BMS自动测试解决方案框图

神州技测提供的BMS自动测试解决方案，能够满足如下测试功能：


　　lBMS电芯电压的采集精度验证；

　　lBMS总电压采集精度验证；

　　lBMS总电流采集精度验证；

　　lBMS高低边驱动测试；

　　lBMS CAN通信功能测试；

　　lBMS 温度检测精度测试；

　　lBMS PWM信号模拟和测量；

　　lBMS 安全性能测试；

　　lBMS 信号测试；

　　lBMS SOC &SOP &SOH测试等

　　三、测试项目说明

　　神州技测凭借公司自身软件平台，以及公司代理仪器的品牌优势，整合自身资源，开发出一套能够满足BMS生产及研发测试的自动测试解决方案。下面对部分的测试项目进行简单说明。

　　3.1  电芯电压采集精度：

　　该部分测试，采用多通道电芯模拟电源实现，能够满足电池的电芯精度测试，BMS被动均衡测试等测试内容。

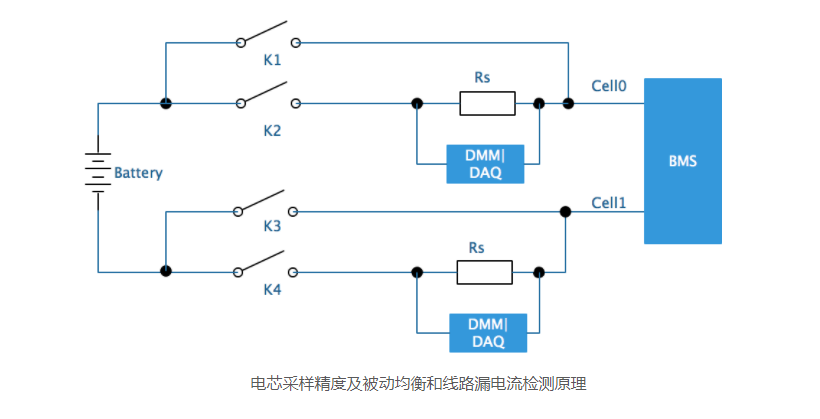

　　电芯采样精度检测，闭合K1,K3继电器，被动均衡电流或者线路漏电流测试闭合K2,K4。电流通过电阻采样，经过数字万用表（DMM）或者数据采集卡（DAQ）进行采样测量。

　　电芯模拟电源的参数为：

　3.2  BMS总电压采集精度测试

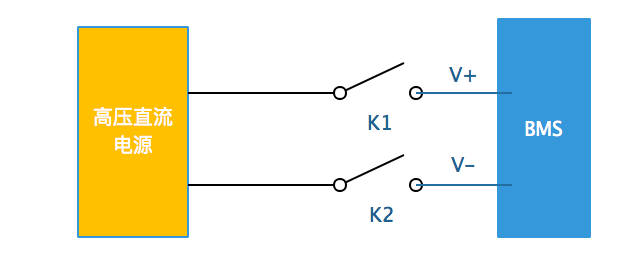

　　BMS总电压采集，主要是为了检测BMS的电压采集精度，测量原理如下：

　神州技测具有多条电源产品线，能够满足客户的不同需求，具体规格指标需要根据客户的技术要求进行选定。

　　3.3  BMS总电流采集精度测试

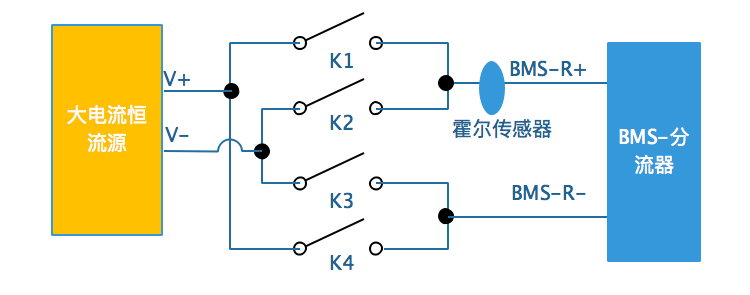

　通过K1,K2,K3,K4的4个继电器的控制，可以实现BMS正负电流的检测功能。K1、K3闭合时，BMS检测电流为正，K2,K4闭合时，BMS检测电流为负。

　　其中霍尔传感器为神州技测自主研发设计的，万分之5精度的高精度计量级别电流传感器，能够提高测量的精度，保证测量的可靠性。

　　3.4  BMS高低边驱动测试

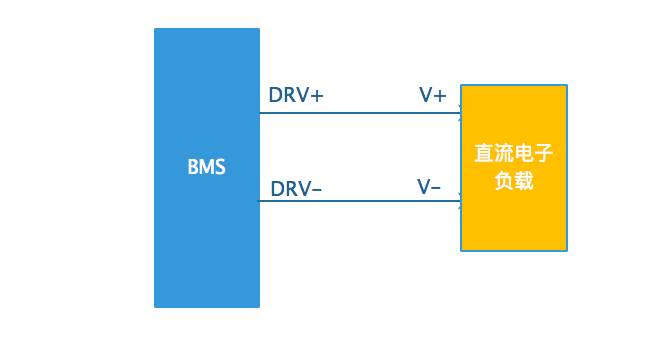

　　高低边驱动的测量方法如下图：

通过直流电子负载进行高低边驱动的功能检测。

　　3.5  BMS通信功能检测

　　BMS的通信功能检测，通过CAN通信卡，进行功能验证。支持DBC文件的导入和解析，UDS诊断服务等。

　　神州技测自主开发的上位机测试程序，能够实时的查询CAN通信的报文，结合DBC文件，能够对BMS的CAN报文周期、错误帧、校验和等内容的实时检测。

　　3.6  BMS温度检测功能测试

　　BMS的温度检测功能测试，通过可编程的电阻卡进行模拟，阻值可以通过上位机软件进行程控，温度模拟范围广。

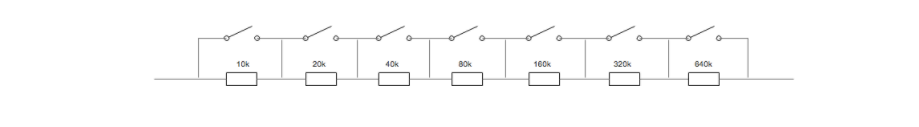

　　电阻可以根据客户需要进行定制，定制的方案如下图：

　除此之外，还可以选购英国Pickering的PCI接口的高精度可编程电阻卡。
