横河示波器记录仪测试耐压问题详解

检查模块的最大输入电压时，不能只考虑输入端子之间的差压，还需要关注每个端子的隔离电压。另外，电压也可以根据模块使用的连接线缆的不同，测量值也不同。

当使用安全线缆时，可以根据模块规格中最大输入指标进行电压测量，但是每个测量端子的对地隔离电压必须小于模块对地的最大额定电压。

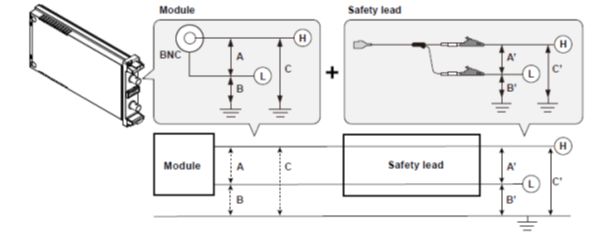

测试场景一

模块规格

计算模块是否可用的示例：

以下是根据实际情况确定是否可以使用模块。

当隔离模块(720250)与701901+701954(1:1)结合使用时——

如果任何测定结果为NG，则无法使用该模块。

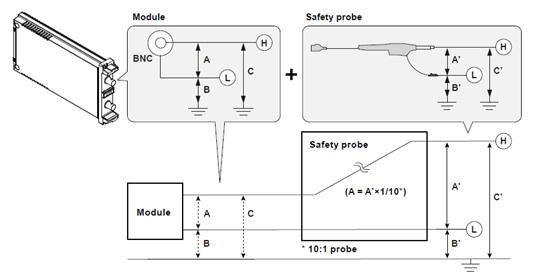

另外一种情况是当隔离模块（720250）与安全探头组合时——

使用安全探头时，可以测量到与探头对应的电压衰减（当衰减为10:1时，设置菜单中给出的最大输入电压的10倍模块规格）。然而，每个输入端子的隔离电压需要小于最大额定值接地电压。此外，探针尖端输入电压必须在小于或等于最大输入电压探头规格和对地最大额定电压中给出。

测试场景二

模块规格

端子间的输入电压(A=A'×1/10(对于10:1探头))≤最大输入电压。

L端子的隔离电压(B=B')≤对地最大额定电压。

H端子的隔离电压(C=A+B)≤对地最大额定电压。

探头规格

钳形尖端和安全接地线之间(A')≤ 最大输入电压。

安全接地线和接地之间(B')≤ 对地最大额定电压。

钳尖和接地之间(C'=A'+B')≤ 对地最大额定电压

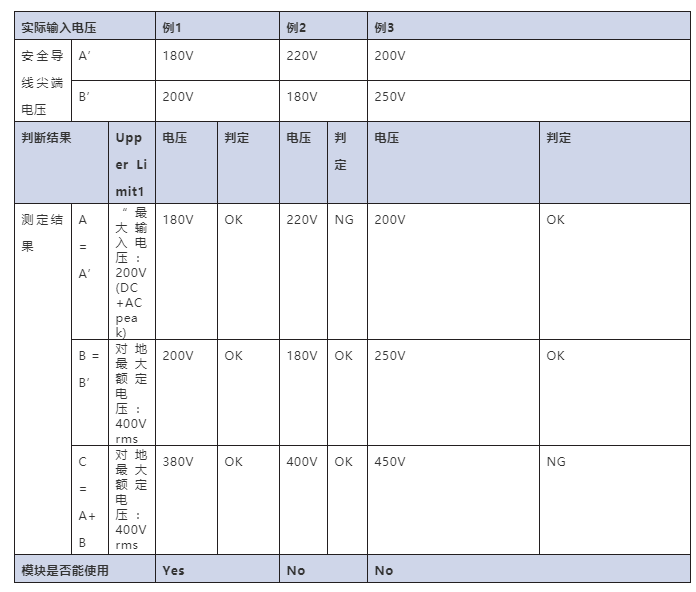

计算模块是否可用的示例：

以下是根据实际情况确定是否可以使用模块。

输入电压：

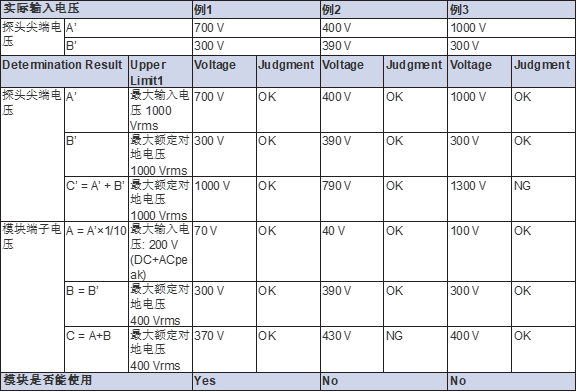

当隔离模块(720250)与700929(10:1安全探头)结合使用时——如果任何测定结果为NG，则无法使用该模块。

•

  另外还需要注意一点，横河在探头和安全测试导线的耐压指标中都会标注CAT电气安全标注。那么如何区分CAT电气安全标准等级以及其分类方法呢？



  01

  CAT电气安全标准



  安全标准下标注的最大可测试电压，并不是仪器或探头的耐压标准，而是对于操作人员来说绝对安全的测量电压。这里的CAT标准是按照IEC1010来分类的，具体如下：

  衡量测试仪器或探头附件保护电路的关键并非只有最大测量电压这一指标，还包括抵御瞬间高压发生的能力，这一指标更为重要——因为当瞬间高压发生在高能电路时，由于电路能够导致更大电流，其所产生的危害将更为严重。所以安全标准下标注的最大可测试电压是基于操作人员人身安全的考虑。



  02

  过压分类标准

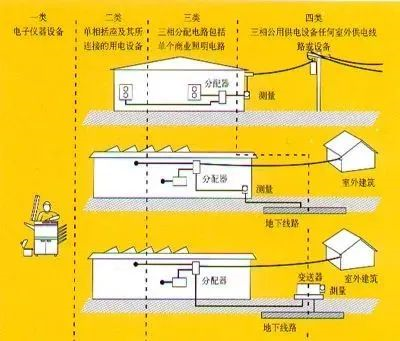

理解IEC1010 新标准最重要的一点就是过压分类。新的标准基于危险的高能瞬间电压(如雷击引发的高压)在随电力线路传输过程中会逐渐衰减这一事实，把电力分配系统的安全分为四类——类别越高，所产生的瞬间高压能量越大。因此一个满足三类过压标准(CATⅢ)的仪器与只能满足二类标准(CATⅡ)的仪器相比，前者能经受更高能量瞬间高压冲击，见下图电压CAT分类等级。

例如在办公室维修办公设备的技术人员，实际工作中遇到的瞬间高压可能远高于工业现场交流供电线路中的瞬间高压。办公室由于是一类环境，无论电压多高，过压产生的威胁明显要小很多，即便是产生电弧，其能量也十分有限。

这并不是说在一类或二类环境下不会有威胁存在，只不过此时最主要的威胁来源于触电，而不是瞬间高压或电弧。

而在室外，头顶上一根输电线从一个房间连接到另一个房间。此时虽然电压可能仅有120V或240V ，但按IEC1010标准仍然属于过压四类！为什么呢？因为室外输电线路更容易遭到雷击有关的高能过压威胁。即便是室外的地下输电线路同样为四类过压。虽然它没有直接遭到雷击，但电磁感应同样会在线路中产生极大的瞬间高压。

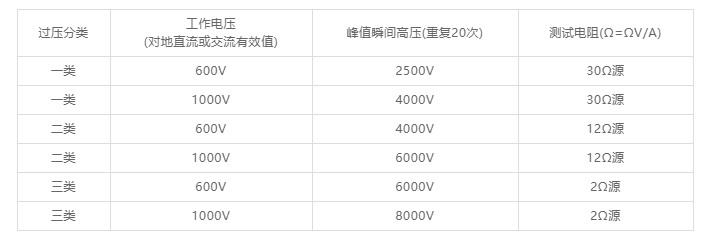

总之在进行过压分类时，根本的原则是：地点，地点，还是地点……IEC1010关于耐压指标有三个准则：稳定状态电压、峰值瞬间高压和源电阻。这三个准则在一起就可以规定一台仪器真正的耐压能力，我们总结出以下规律：

因此满足三类600V过压标准的仪器明显具有比二类1000V更优越的过压保护能力。由于在IC1010中还没有规定四类的设计和测量标准，制定这些标准是下一次修订时的重要任务之一，所以就目前而言，过压保护性能最高指标就是三类1000V 。
