如何同步采集电参数和温度参数？

工程师测量电参数，如电流、电压、功率和功率因数等需要使用功率分析仪，而温升一般会用数据采集仪进行测量——这就造成了不同测试平台间的同步问题。

在家电检测的应用场景中，例如电冰箱，电饭锅，电磁炉等家用电器在不同工况下，检测它们对应的电参数和温升的关系，常常需要把电参数和温度数据一起采集，才能实现后续的数据分析。横河的功率分析仪WT系列和数采GP系列在家电检测中应用广泛，但目前很多客户是用两个不同的设备各自采集完数据后再对照时间去做分析，这样一个一个时间点去对照会非常麻烦。

其实横河的功率分析仪和数采的数据是可以进行同步采集的，对于电参数和温升数据的对比分析，非常方便。

下面我们介绍三种方法用于功率分析仪和数采数据同步采集分析，大家可以根据自身设备的实际情况去做选择。

这个连接方法对功率分析仪有要求，需要功率分析仪选配了DA输出功能。功率分析仪的DA输出功能，可以把测量数据用模拟信号二次输出。用±5V满刻度直流电压输出电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率，电压峰值、电流峰值和积分值。WT310E支持4通道输出，WT332E/WT333E支持12通道输出，WT1800E支持20通道输出。

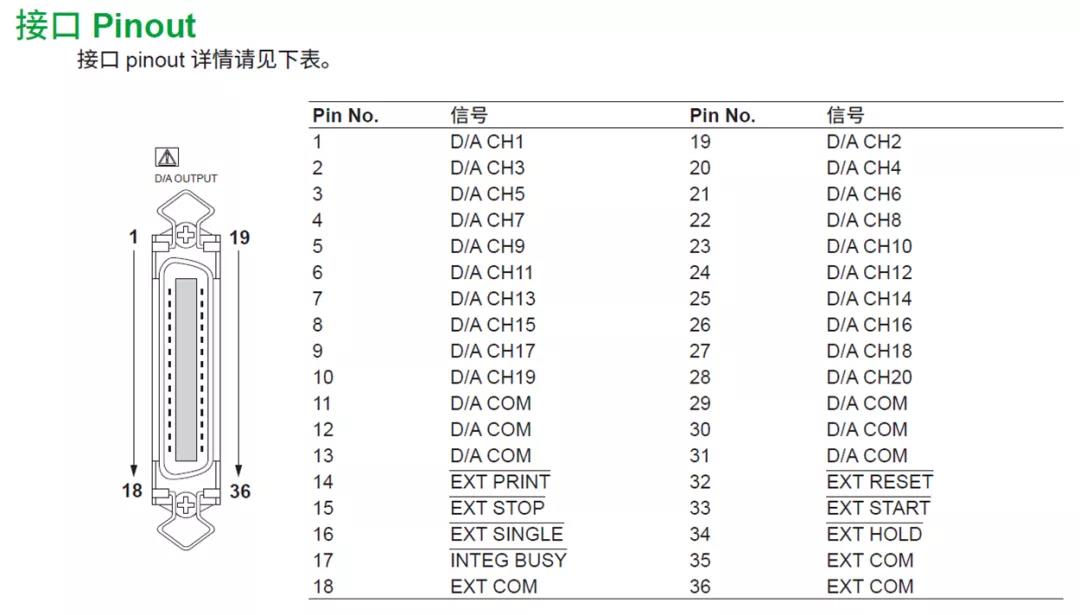

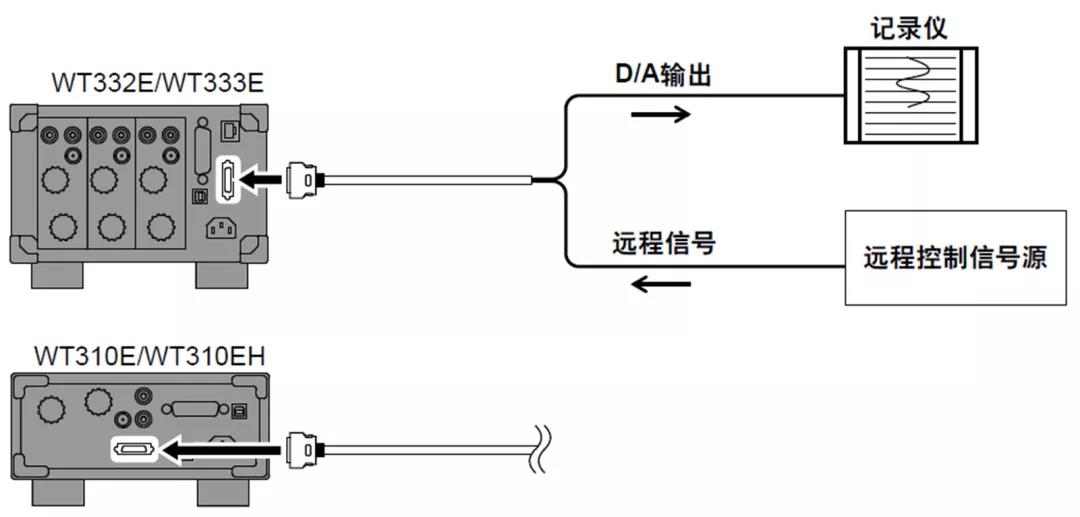

具体接线和DA输出的接口定义如下图所示：

这个方法优点在于对数采不挑剔，只需要功率分析仪具备DA输出功能，就能把功率分析仪的测量数据用数采去进行采集，然后通过线性变换得到具体的电参数。操作过程如下：

把DA输出端子的输出端接到数采的模拟采集通道上。把信号类型设置为DCV，量程设置6V量程，然后通过线性变换，把±5V的电压转换为对应的输出信号的值。例如DA通道1输出的是500mA量程时候的Irms值，那么线性变换可以设置为-5V, +5V, -500, 500，单位设为mA。如果设定为固定量程时，数采线性变换的电量量程需要根据功率分析仪的量程来做调整，而DA输出的分辨率有16bit。所以为了方便，可以使用固定量程来选择大一点的量程，或者使用手动量程来把输出的范围设定到一个固定的值。

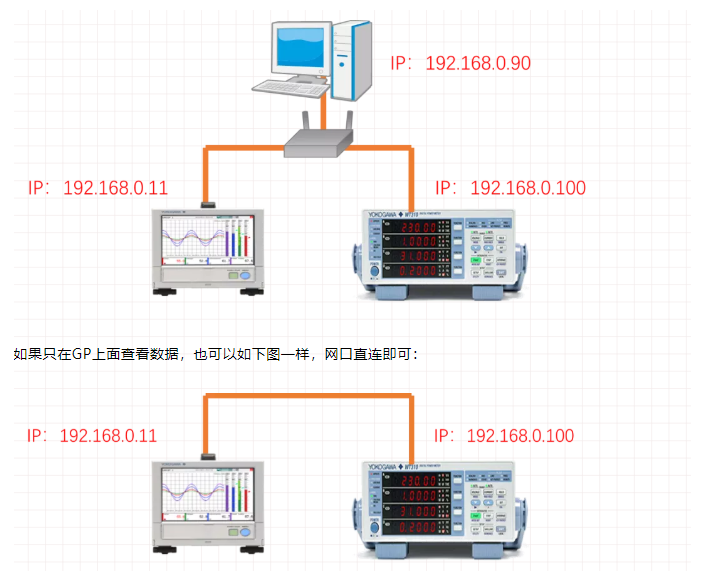

这个方法对数采有要求，需要横河的数采具备WT通信和通信通道选件，这两个选件如果在购买的时候没有选，后续也可以联系横河公司进行升级。这个连接方式的优点在于数据是通过以太网存放在数采的通信通道里面的，连接方式和设置都非常简单，而且可以同步采集几百个电参数。具体连接方式如图：

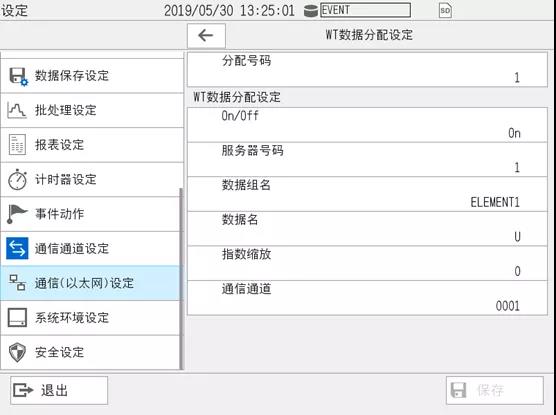

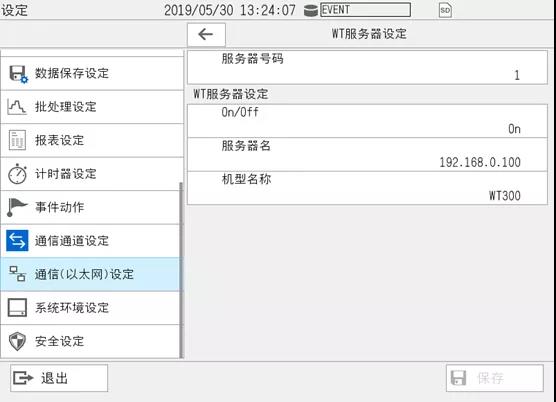

使用这个办法，需要把设备设置在同一个网段，所有的设置均可在GP上进行，我们只要在GP上设置好WT对应的IP地址和对通信通道进行分配即可，如下图：

如果我们的功率分析仪和数采都没有上面说的选件并且不想进行升级，可以购买横河的数据采集软件GA10，这个数据采集平台可以把功率分析仪的数据和数采的数据一起采集分析。连接图和方法二一样，把两台设备通过通信端口和PC进行连接，连上以后进行下图操作即可。

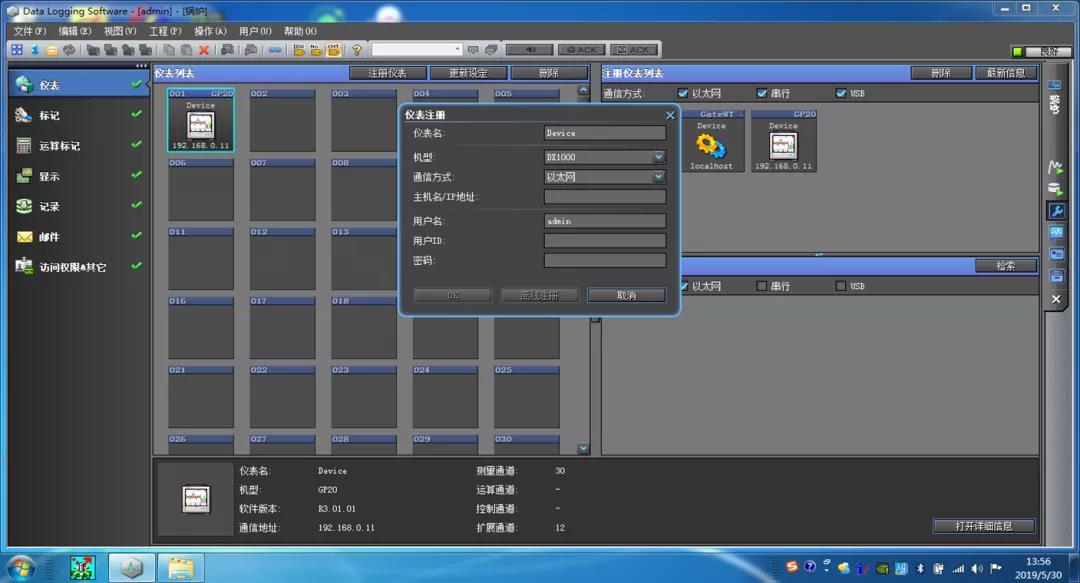

先把仪器和软件连接上，数据需要一起采集的设备拖到同一工程。

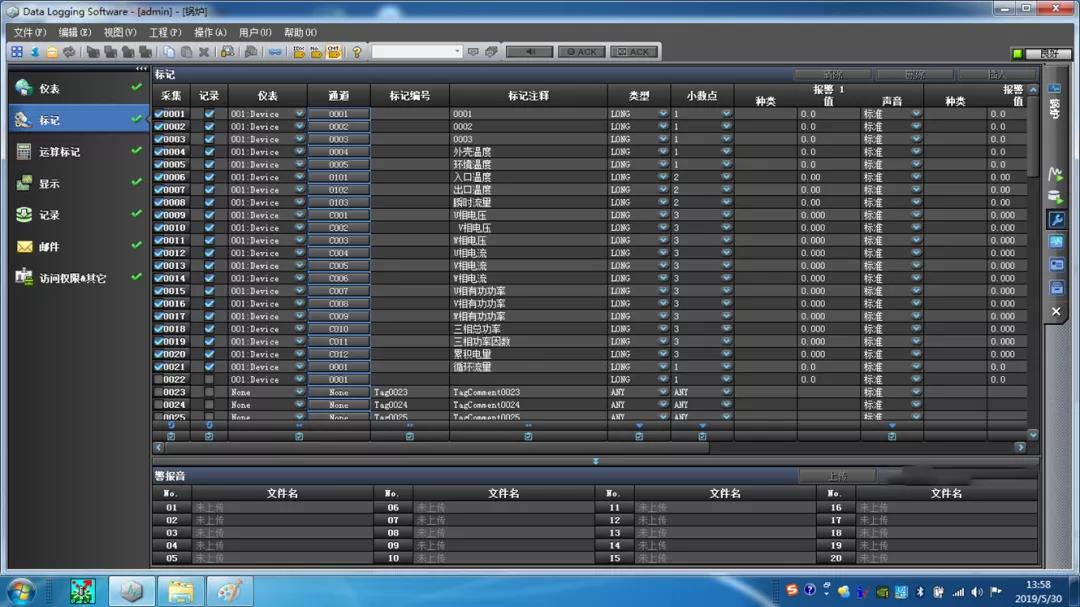

在标记里面把相应的电参数和温度参数填好，就可以一起显示和记录。

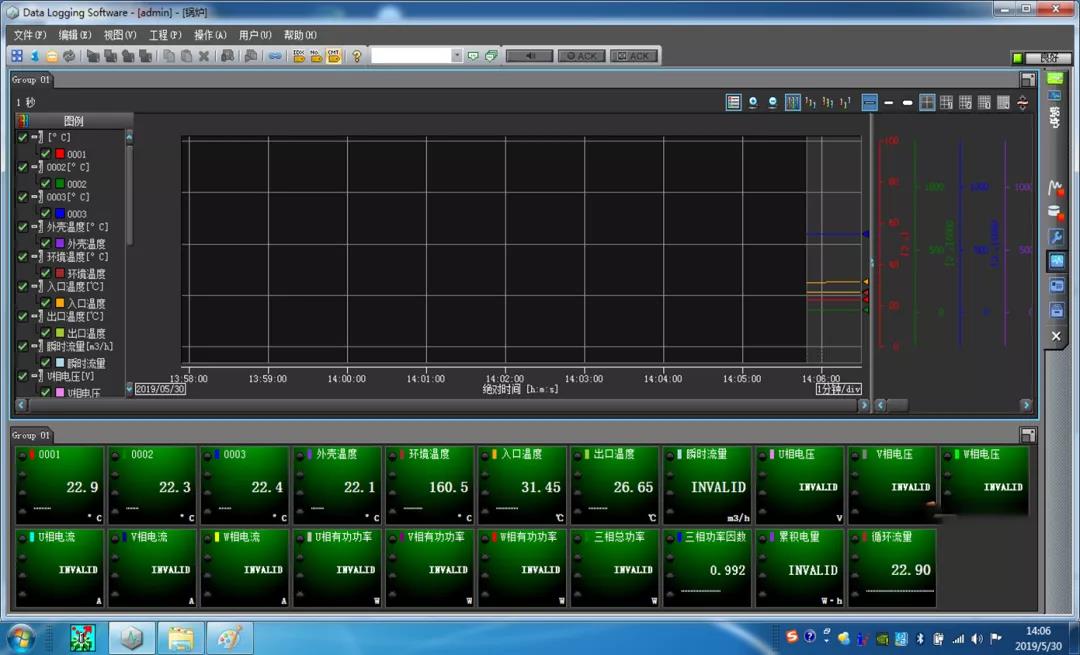

显示和记录画面

以上就是功率分析仪和数采仪数据同步采集的三种方法，大家可以根据自身的实际情况选择合适的方案。实现数据同步采集后，用户还能使用横河的软件进行数据分析和处理，方便快捷。如果有这种测试需求，欢迎联系横河，我们会为您量身定制合适的方案！
