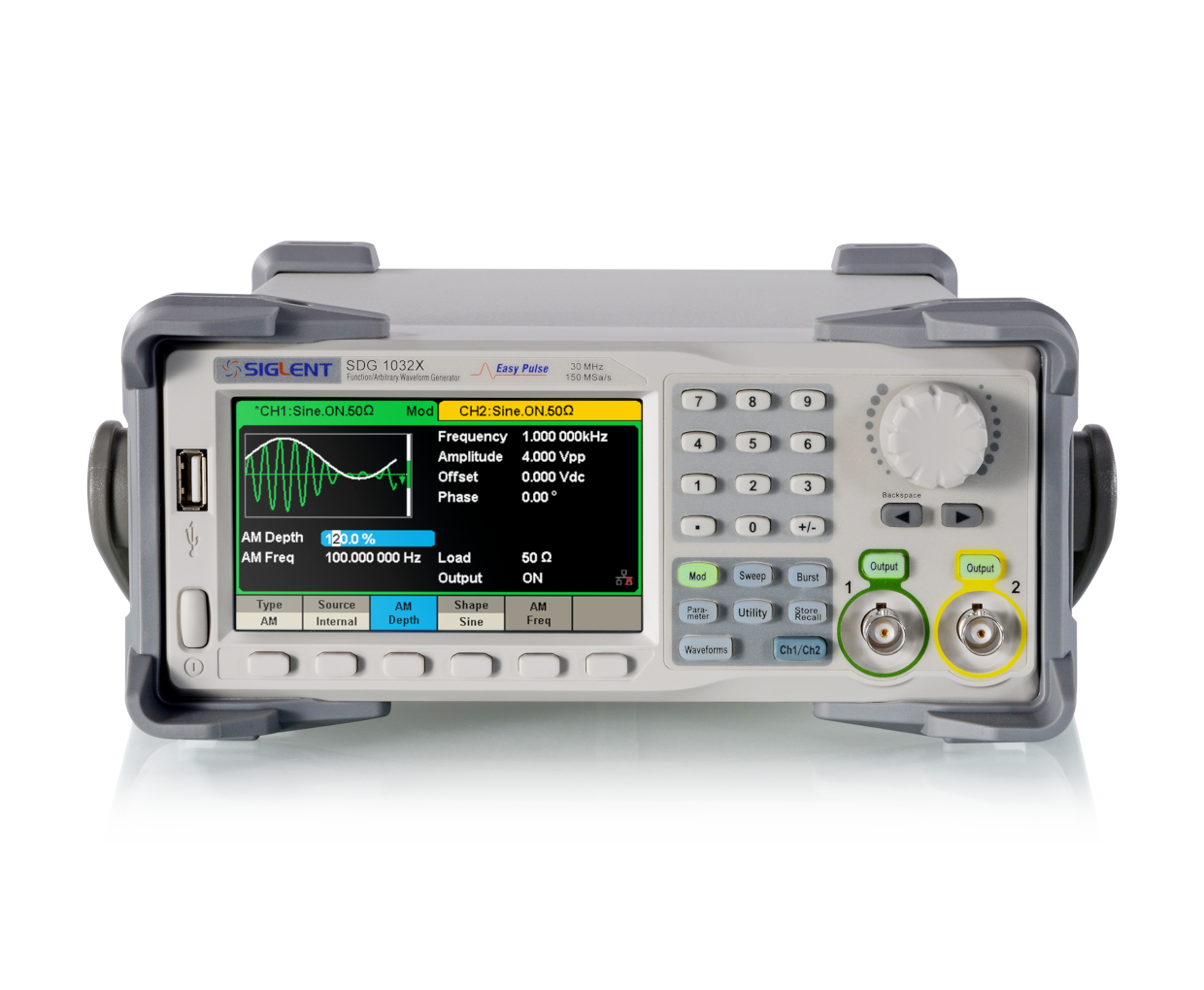

鼎阳科技函数/任意波形发生器 SDG1000X系列

型号

SDG1062X

SDG1032X

SDG1022X

最大输出频率

60MHZ

30MHz

25MHz

采样率

150MSa/s

垂直分辨率

14-bit

波形长度

16kpts

通道数

2

幅度范围

[-10V ，+ 10V]

显示

4.3 英寸显示屏 , 480 x 272 x RGB

接口

标配 ：USB Host ，USB Device（USBTMC），LAN（VXI-11）

选配：GPIB（USB-GPIB 适配器）

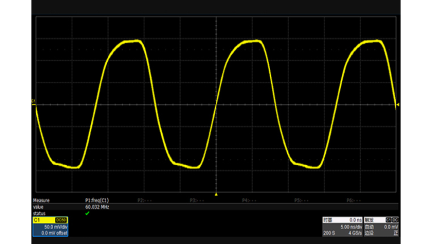

高性能方波

SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制，获得了高性能方波。

· SDG1000X系列的带宽是60 MHz，却拥有 60 MHz高性能方波

· 上升/下降时间低于4.2 ns

· 方波具有与脉冲波一致的抖动性能

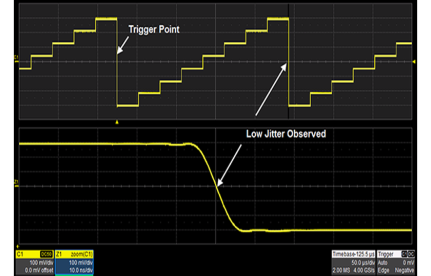

创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达12.5 MHz

· 上升和下降时间分别可设置最快可达16.8 ns

· 脉宽精细可调，最小可达32.6 ns

· 占空比低至0.001%

· 低抖动

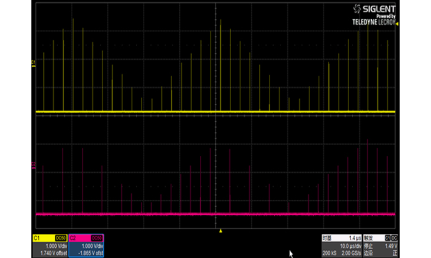

TrueArb 波形技术

使用了创新的 TrueArb 技术，可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术，不会遗漏任何波形信息，同时还具体以下优势：

· 16 kpts的波形长度，波形细节更精细

· 14 bit的垂直分辨率，信号保真度更高

· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号

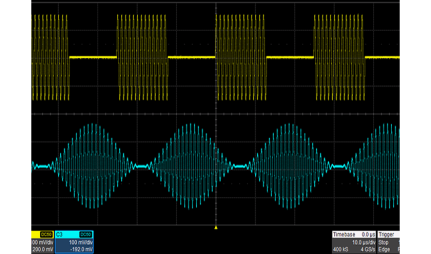

复杂信号生成能力

SDG1000X具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动

等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制

· 支持线性和对数的扫频方式

· 支持”N循环“和“门控”脉冲串猝发方式

· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形

· 谐波功能可以模拟信号的合成过程

最高输出频率

25 MHz, 30 MHz, 60 MHz

最高采样率

150 MSa/s

垂直分辨率

14-bit

任意波长度

16 kpts

通道数

2

频率分辨率

1 μHz

波形

正弦波、方波、三角波、脉冲波、高斯白噪声、196种任意函数波形

最大输出幅度

±10 V

调制功能

AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst

接口

标准 : USB Host, USB Device、LAN
选件 : GPIB (USB-GPIB 适配器 )
