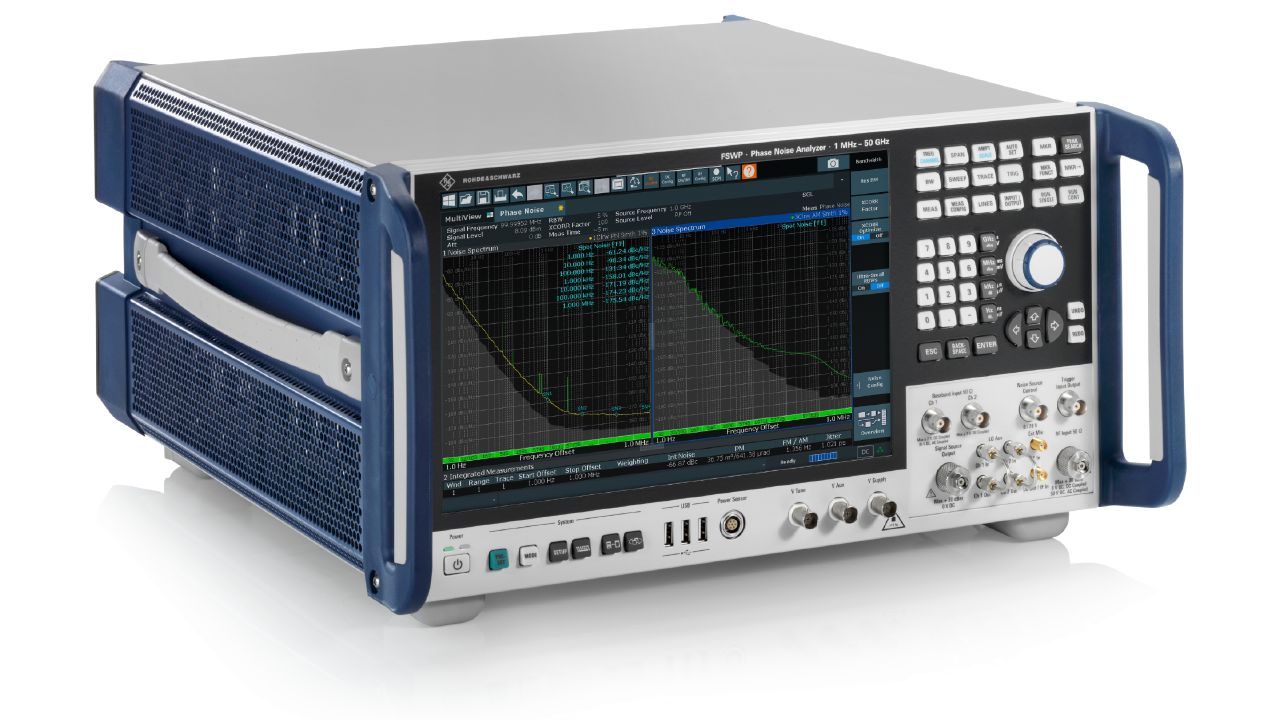

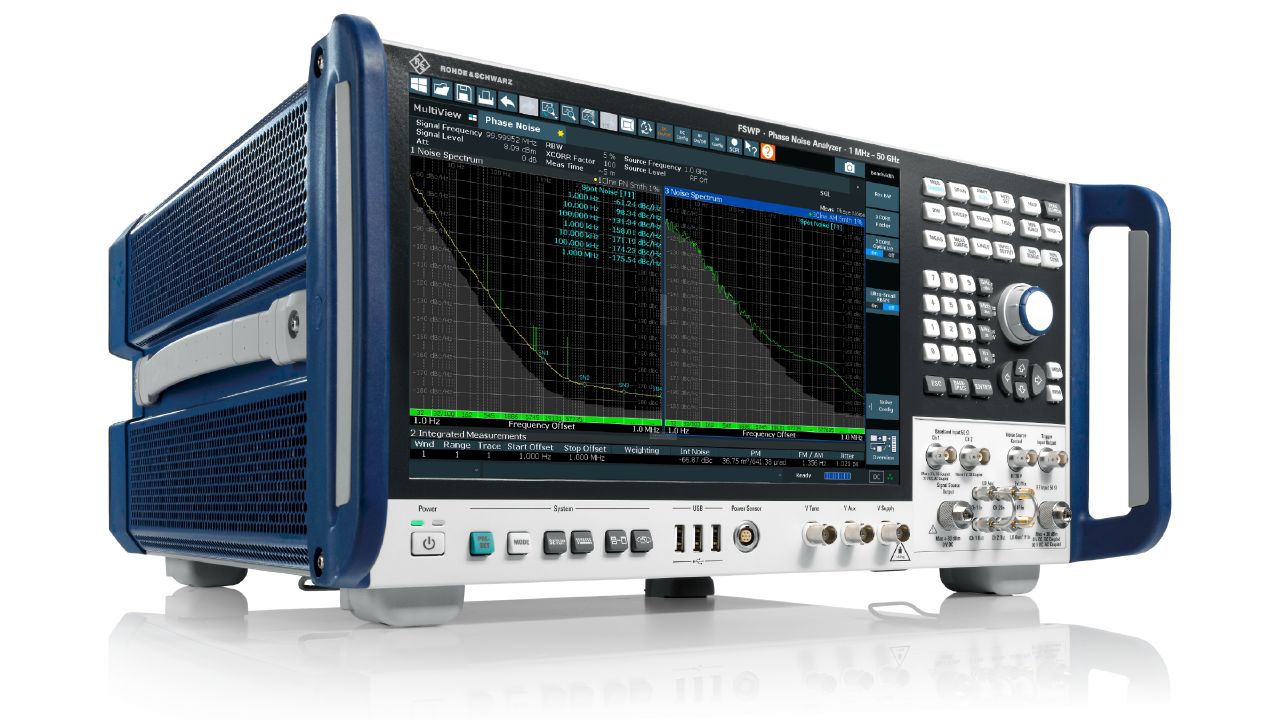

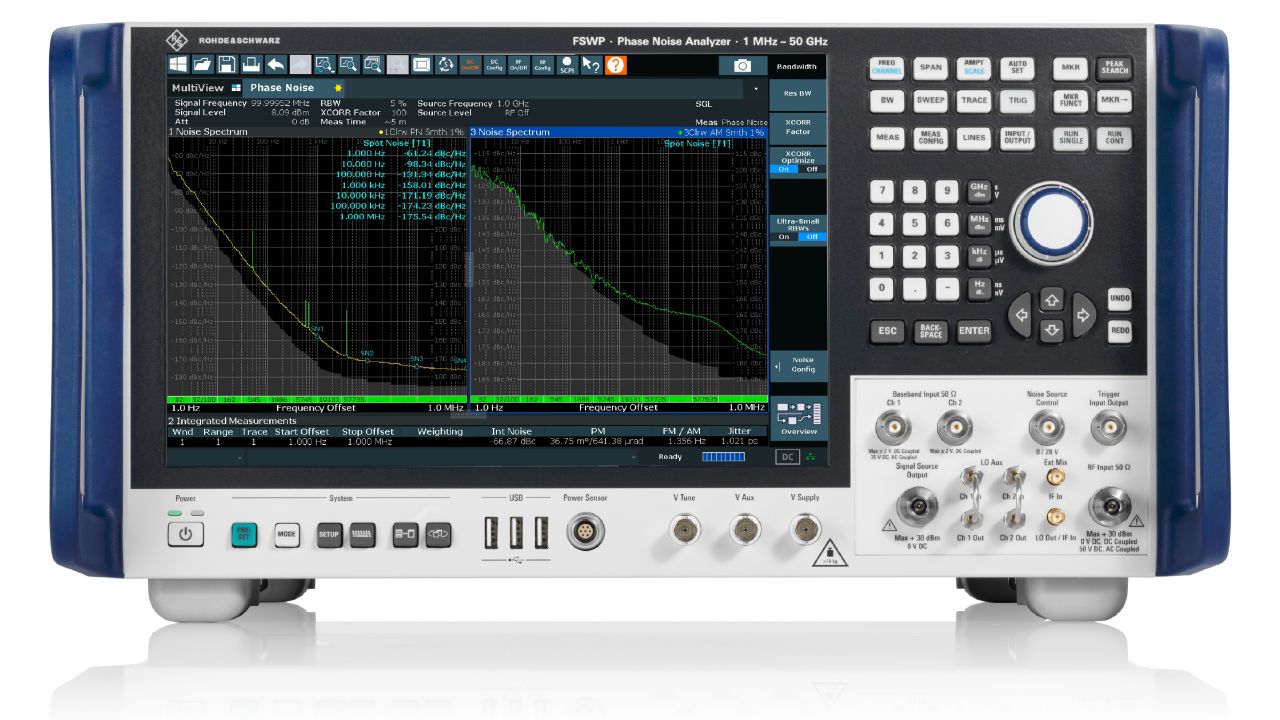

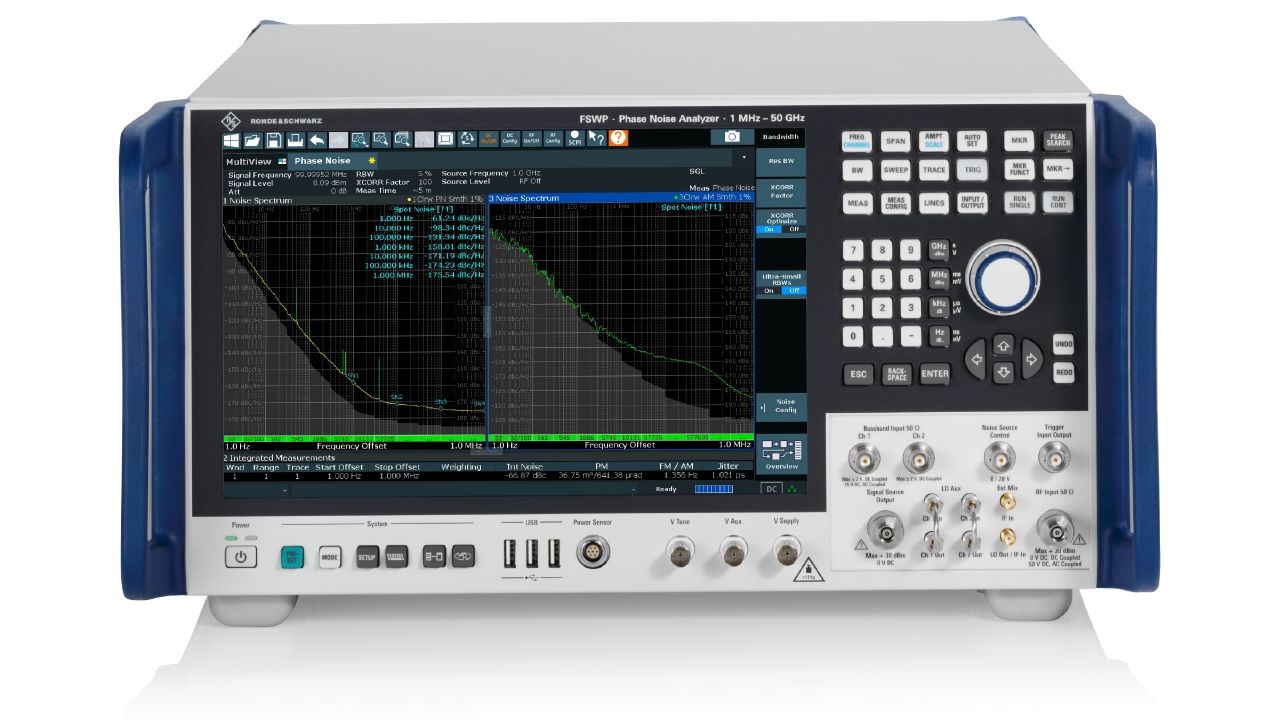

R&S®FSWP 相位噪声分析仪和 VCO 测试仪
R&S®FSWP 相位噪声分析仪和 VCO 测试仪结合噪声极低的内部源与互相关技术，具备高灵敏度。它可在数秒内测量雷达等应用中高度稳定的信号源的相位噪声和幅度噪声。R&S®FSWP 还具备脉冲信号测量、残余相位噪声（包括脉冲噪声）特性测量以及集成式高端信号与频谱分析等选件，是一款独特的测试仪器。 主要特点 互相关保证即使是脉冲信号也能高度灵敏地同步测量幅度噪声和相位噪声 频率范围为 1 MHz 至 56 GHz，使用外部混频器时高达 325 GHz 即使是脉冲信号，内部源也可用于最高 54 GHz 的残余相位噪声测量 支持外部本振输入，可用于最高 56 GHz 的绝对或残余相位噪声测量 SCPI 记录器简化代码生成

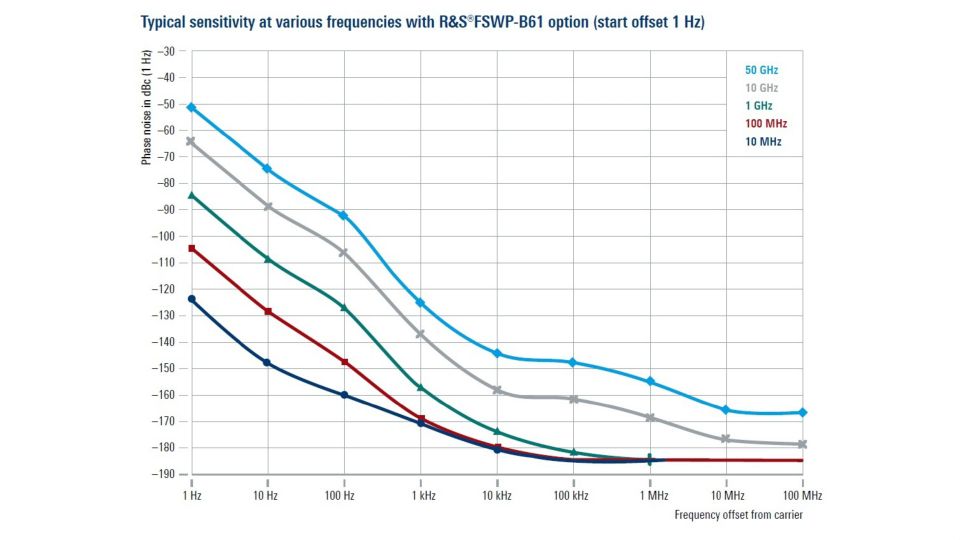

相位噪声和灵敏度

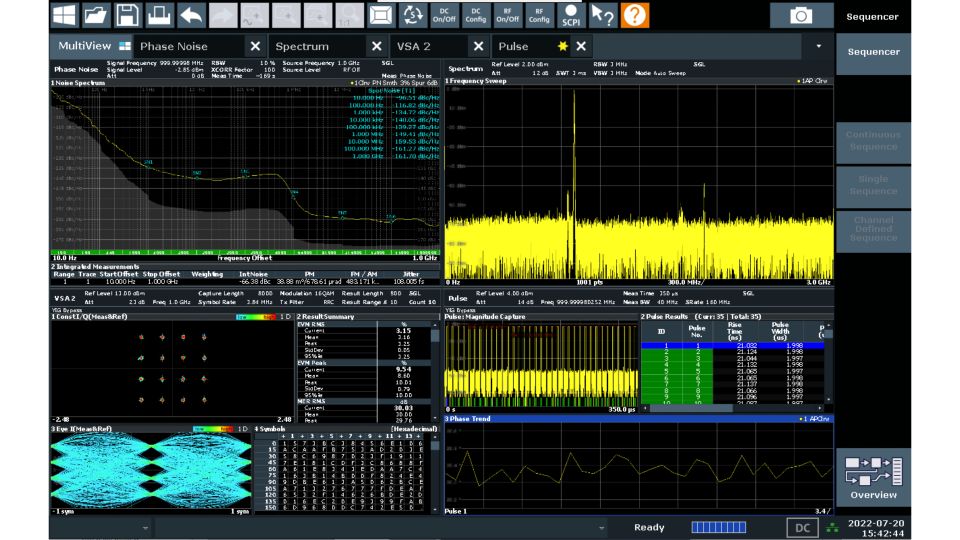

结果可以显示在多个单独窗口或一个窗口中。
结果可以显示在多个单独窗口或一个窗口中。
- 矢量信号分析仪、脉冲信号分析、高阶谐波测量、灵敏的相位噪声测量等。

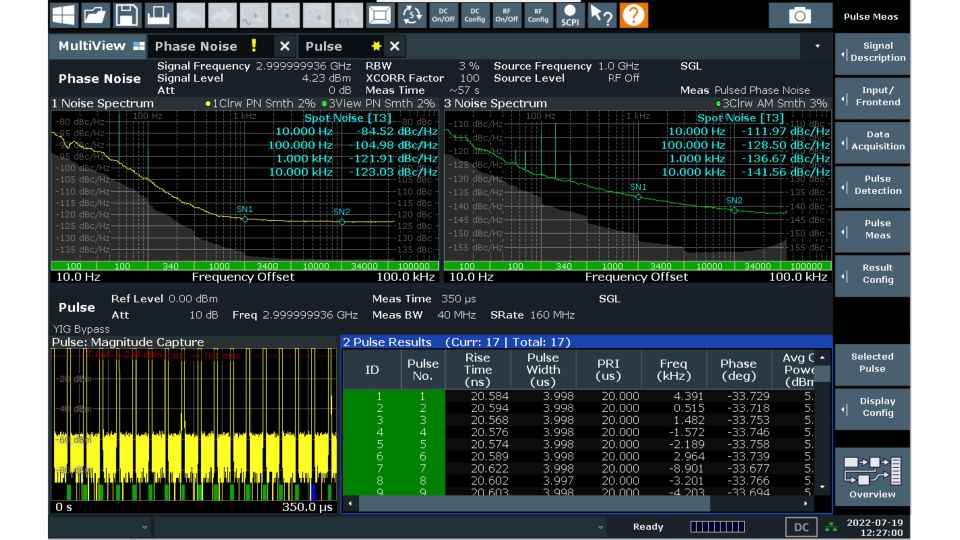

脉冲信号分析
自动测量时域中的脉冲参数和频域中的相位噪声。
自动测量时域中的脉冲参数和频域中的相位噪声。

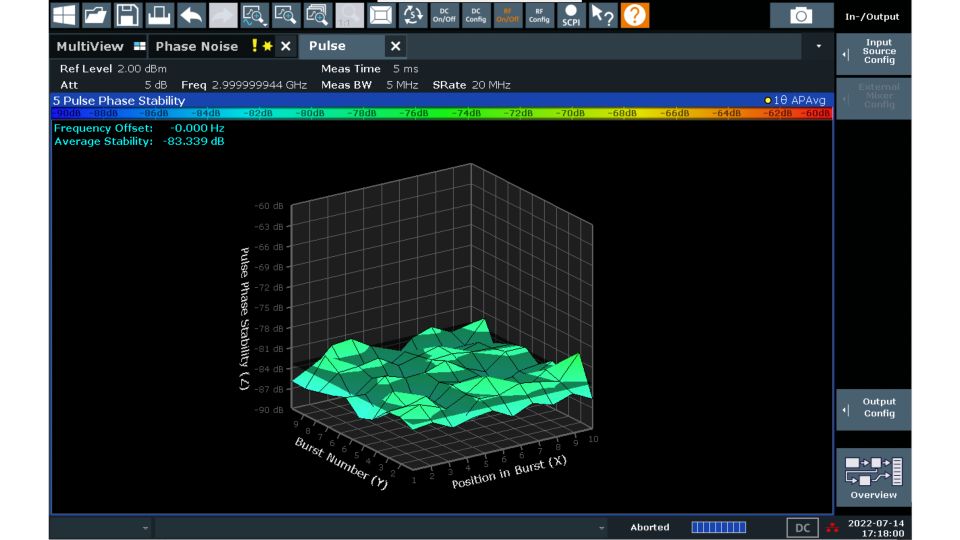

脉间相位稳定性
多个突发信号的脉间相位稳定性3D图。
多个突发信号的脉间相位稳定性3D图。

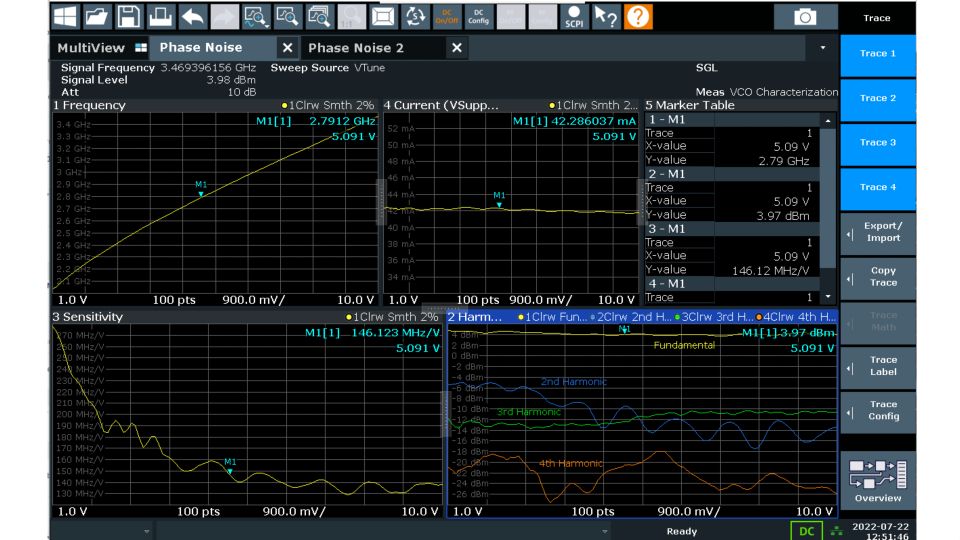

VCO结果
频率、输出功率、调谐斜率和电流消耗与调谐电压。
频率、输出功率、调谐斜率和电流消耗与调谐电压。

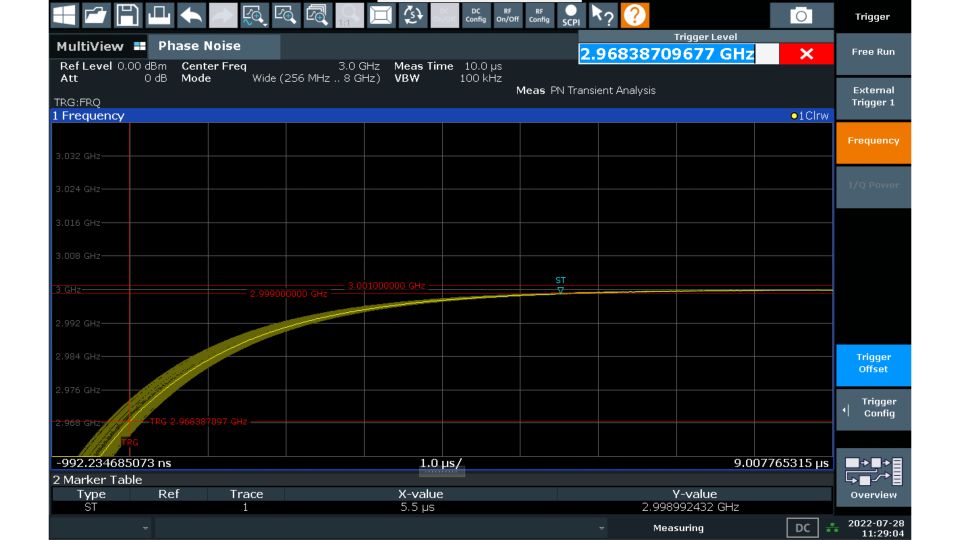

瞬态分析
合成器频率稳定的余晖显示。
合成器频率稳定的余晖显示。

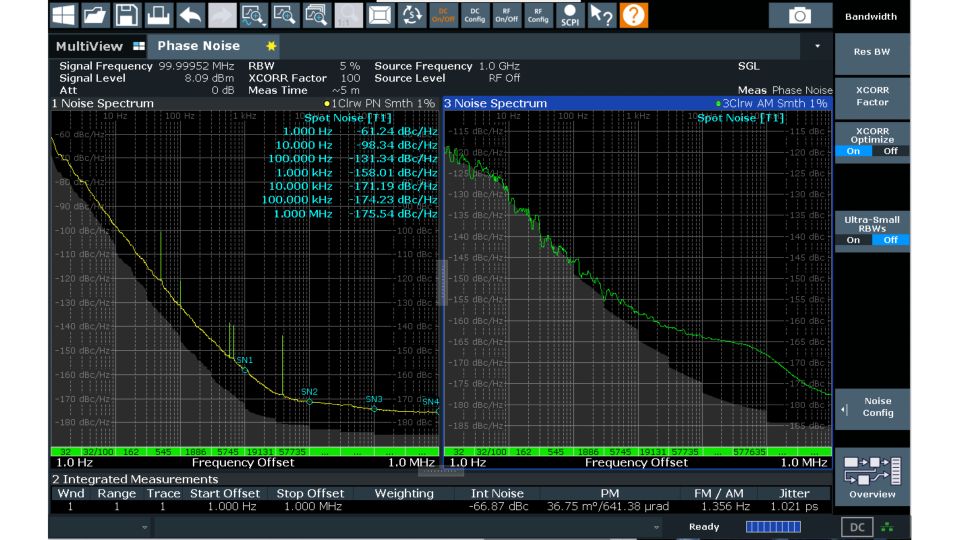

幅度和相位噪声
灰色区域表示通过互相关得以改善的灵敏度情况，黄色迹线为相位噪声，绿色迹线为调幅噪声。
灰色区域表示通过互相关得以改善的灵敏度情况，黄色迹线为相位噪声，绿色迹线为调幅噪声。

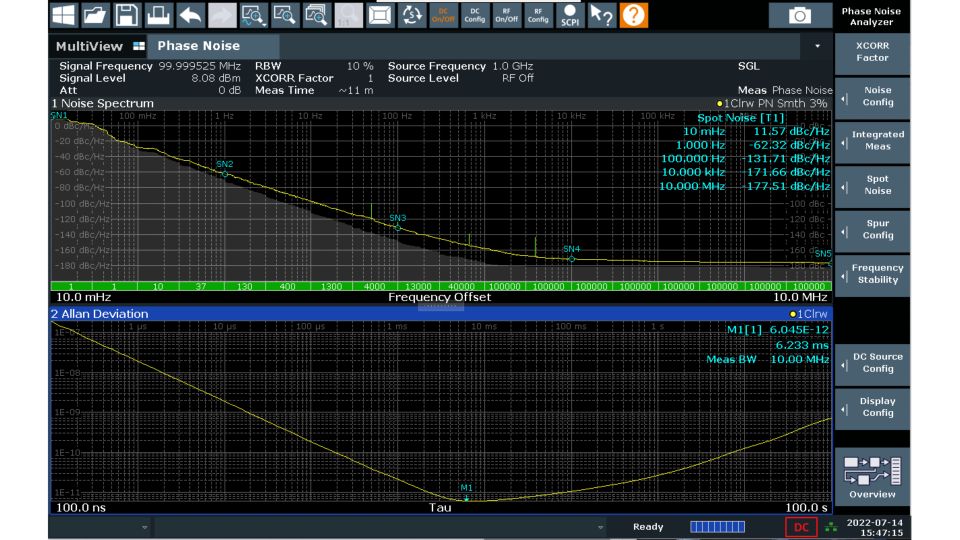

阿伦方差和相位噪声
根据相位噪声测量计算33ns至10s的阿伦方差，偏移范围为0.1Hz至30MHz。
根据相位噪声测量计算33ns至10s的阿伦方差，偏移范围为0.1Hz至30MHz。
