科威尔MX700S静态测试系统
产品介绍
MX700S静态测试系统由高压供电单元、治具单元、测量单元、继电器切换单元、脉冲电流源以及配套测试仪器等组成，采用公司自主开发的系统测试软件，为功率器件静态特性参数提供一个稳定、精准的测试平台，适用于IGBT、SiC、二极管等功率器件的静态测试。
产品规格表
|
测试名称 |
测量范围及精度 |
分量分辨率 |
测试条件及精度 |
分辨率 |
|
cEs |
0.1-10uA(精度±2%±5nA) 10-100uA(精度±1%±50nA) 0.1-100mA(精度±1%±10uA) |
1nA(0.1-10uA) 1nA(10-100uA) 1uA(0.1-100mA) |
Vc:50-3000V(精度：±1%±3V) V:0-±30V tp:10ms-1000ms |
1V |
|
BVcEs |
50-3000V (精度：±1%±3V) |
1V |
Ic:10uA-100mA 10-100uA(精度±2%±2.5uA) 0.1-100mA(精度±2%±10uA) VGE0-±30V tp:10ms-200ms |
1uA(10-100uA) 100uA(0.1-100mA) |
|
6E5 |
0-10uA (精度±1%±0.5nA) |
100pA |
V₆ :0-±100V 精度：±1%±0.2V VcE:0V tp:20ms-1000ms |
0.1V |
|
VGeth |
0-20V (精度±1%±1mV) |
1mV |
VGE=VcE c:1uA-1A 精度：±1% 0.1mA/10mA/1A tp:1ms-100ms |
1uA |
|
RNTC |
0-10V (精度±1%±1mV) |
1mV |
INTC:0.1mA-1A 精度：±1% tp:1ms-100ms |
0.1mA |
|
VCEsa |
0-20V (精度±1%±1mV) |
1mV |
VG:0-30V(精度：±2%±0.2V) Ic:0-2000A 0-200A(精度±2%±0.2A) 200-2000A(精度±1%±2A) tp:0.25ms-10ms |
0.1V 1A |
|
V。 |
0-20V (精度±1%±1mV) |
1mV |
VG:0-30V 精度：±2%±0.2V c:0-2000A 0-200A(精度±2%±0.2A) 200-2000A(精度±1%±2A) tp:0.25ms-10ms |
0.1V 1A |
|
V; |
0-20V (精度±1%±1mV) |
1mV |
VGE:-30-0V 精度：±2%±0.2V c:0-2000A 0-200A(精度±2%±0.2A) 200-2000A(精度±1%±2A) tp:0.25ms-10ms |
0.1V 1A |
|
Kelvin |
0-20V (精度±1%±1mV) |
1mV |
0.1mA-1A |
0.1mA |

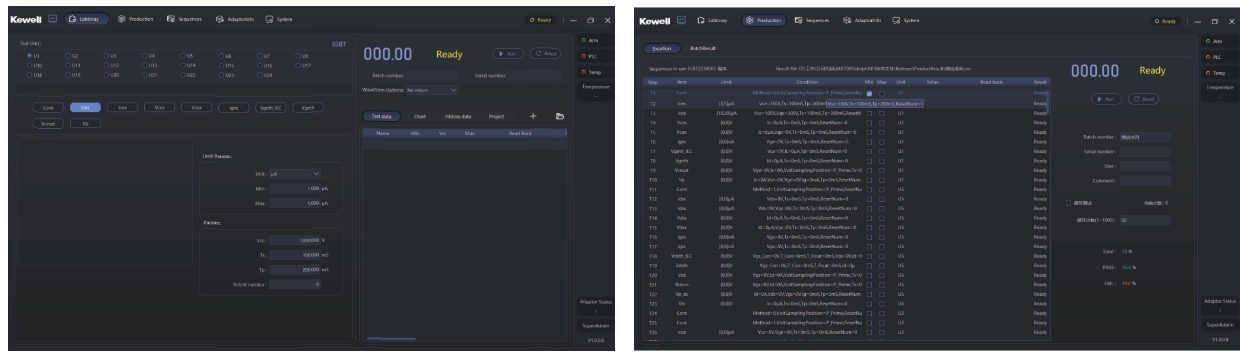

产品界面
