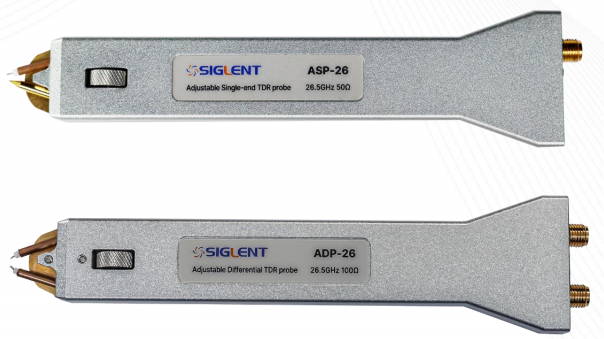

鼎阳科技可调单端/差分 TDR 探头
用途 在线路板，线材等电子元件类产品需要测阻抗的时候，由于间距不统一，测试时间需 要制作相对应的测试探头，治具等，采用此款可调式探头，通过内置的调节轮，可以 将测试探针间距在 0 mm-6.5 mm 之间进行调整，可以快速的进行测试。

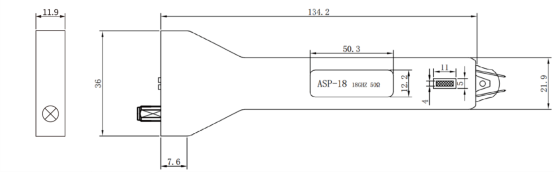

可调单端探头 ASP-18
产品参数
|
项目 |
参数 |
|
探头型号 |
ASP-18 |
|
探针间距 |
0-6.5 mm 可调 |
|
探头接口 |
SMA |
|
适用频率 |
0-18 GHz |
|
探头阻抗 |
50 Ω |
|
内部电缆阻抗 |
50±0.5 Ω |
|
电缆接口 |
一端 SMA，一端探针 |
|
探头的重复性和稳定性 |
连续测试 100 次,R≤2% |
|
内部电缆外径 |
5 mm |
注: 保修时间 6 个月

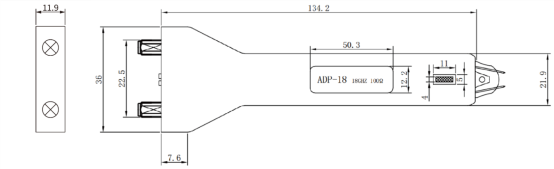

可调差分探头 ADP-18
产品参数
|
项目 |
参数 |
|
探头型号 |
ADP-18 |
|
探针间距 |
0-6.5 mm 可调 |
|
探头接口 |
SMA |
|
适用频率 |
0-18 GHz |
|
探头阻抗 |
100 Ω |
|
内部电缆阻抗 |
50±0.5 Ω |
|
电缆接口 |
一端 SMA，一端探针 |
|
探头的重复性和稳定性 |
连续测试 100 次,R≤2% |
|
内部电缆外径 |
5 mm |
注: 保修时间 6 个月

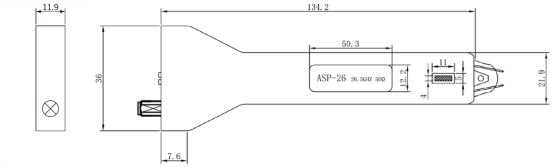

可调单端探头 ASP-26
产品参数
|
项目 |
参数 |
|
探头型号 |
ASP-26 |
|
探针间距 |
0-6.5 mm 可调 |
|
探头接口 |
SMA |
|
适用频率 |
0-26.5 GHz |
|
探头阻抗 |
50 Ω |
|
内部电缆阻抗 |
50±0.5 Ω |
|
电缆接口 |
一端 SMA，一端探针 |
|
探头的重复性和稳定性 |
连续测试 100 次,R≤2% |
|
内部电缆外径 |
5 mm |
注: 保修时间 6 个月

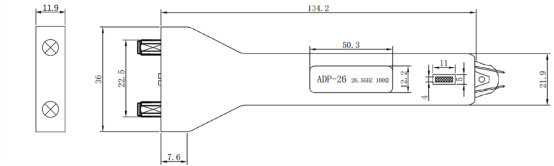

可调差分探头 ADP-26
产品参数
|
项目 |
参数 |
|
探头型号 |
ADP-26 |
|
探针间距 |
0-6.5 mm 可调 |
|
探头接口 |
SMA |
|
适用频率 |
0-26.5 GHz |
|
探头阻抗 |
100 Ω |
|
内部电缆阻抗 |
50±0.5 Ω |
|
电缆接口 |
一端 SMA，一端探针 |
|
探头的重复性和稳定性 |
连续测试 100 次,R≤2% |
|
内部电缆外径 |
5 mm |
注: 保修时间 6 个月
