E5063A-006 无线功率传输分析

E5063A-006 无线功率传输分析 主要特性与技术指标

• 采用任意负载阻抗设置，实时测量线圈或谐振器之间的无线功率传输效率

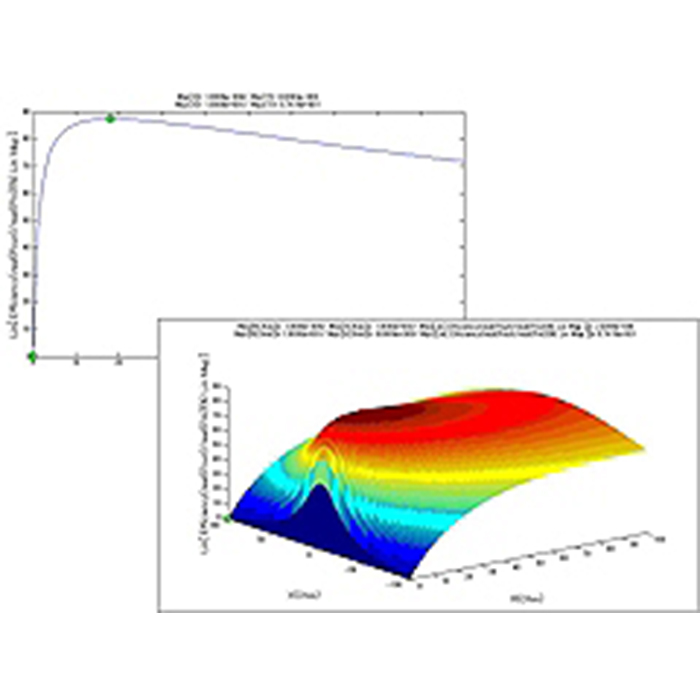

• 通过 2D/3D 仿真观察对负载阻抗的依赖性
• 经济型解决方案
• 网络分析数据可以输出到 Keysight ADS 仿真器，以执行进一步的电路建模和仿真

E5063A-006 无线功率传输分析 描述

E5063A-006 无线功率传输分析选件能够以任意负载阻抗设置，实时测量线圈或谐振器之间的无线功率传输效率（WPT）。基于测量结果进行的 2D/3D 分析，能够帮助用户更轻松地了解对负载阻抗的依赖性。E5063A-006 是一款适合在制造阶段执行无线功率传输效率测量的经济型解决方案。其频率范围覆盖 100 KHz 至 0.5/1.5/3/4.5/6.5/8.5/14/18 GHz，并且可以升级。网络分析数据可以输出到 Keysight ADS 仿真器，以执行进一步的电路建模和仿真。
