选示波器不是挑最贵的参数，而是把五个数一起算账：五个参数一条链：看得清 · 拍得密 · 看得久 · 抓得住 · 看得细;带宽决定"看得清吗"，采样率决定"拍得密吗"，存储深度决定"能看多久"，波形捕获率决定"多久回来看一次"，垂直分辨率决定"能分辨多小的电压差"。前四个管时间轴，最后一个管电压轴，互为牵制，单看任何一个都会被销售话术带跑。本文用"拍高速电影"一个比喻把五个参数讲透，并重点说说近两年最值得关注的升级——12-bit 高分辨率机型（以鼎阳科技 12-bit 家族为例）该怎么选。

一、先看一个真实的踩坑场景

  上周有位做电源研发的朋友来问：预算八万，选一台 1 GHz 带宽的示波器够不够测开关电源？

  我反问了三个问题：你的 MOSFET 开关边沿有多快？要连续录多长时间？有没有那种"一周出现两三次"的偶发毛刺要抓？

  他愣住了——买示波器的时候，他只对比了带宽和价格。

二、一个比喻：示波器是在给电信号"拍高速电影"

三、带宽：镜头的解析力——决定"看得清吗"

    带宽是示波器前端放大器的能力上限：输入信号频率超过带宽后，幅度会被衰减。行业惯例以"-3 dB 点"定义——正弦波幅度衰减到真实值的 70.7% 时的频率，就是这台示波器的带宽。

    对数字信号来说，带宽不够最直接的后果是：方波的快速上升沿被"磨圆"了。

    工程上有一个经典换算：上升时间 Tr ≈ 0.35 ÷带宽。一台 100 MHz 的示波器，它自身引入的上升时间约 3.5 ns。用它去测一个边沿只有 3.5 ns 的信号，测出来的边沿会变成约 5 ns——慢了 41%，这就是"带宽不够，边沿变慢"。

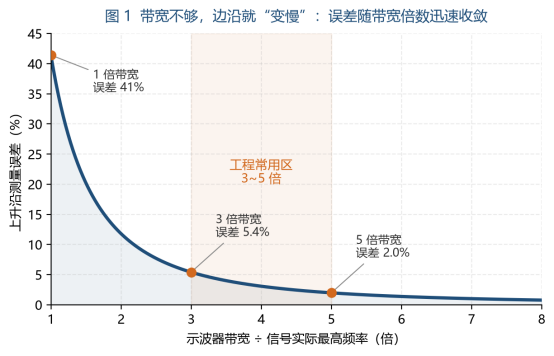

          图1　带宽倍数（示波器带宽 ÷ 信号最高频率）与上升沿测量误差的关系

    从图1 可以看到误差收敛的速度：带宽是信号的 3 倍时，误差降到 5.4%；5 倍时只剩 2%。所以工程师口中的"5 倍法则"（示波器带宽≥ 信号最高频率的 3~5 倍）不是玄学，而是"误差换预算"的权衡：

• 3 倍：误差约5%，绝大多数调试场景够用，预算友好；

• 5 倍：误差约2%，做一致性测试、认证预测试建议上到这个倍数；

• 只买1倍：波形"看起来还在"，数据已经不可信——这是最危险的区间，因为错误是悄悄发生的。

四、采样率：快门速度——决定"拍得密吗"

    带宽决定了信号能不能"进得来"，采样率决定进来之后"存得密不密"。采样率是每秒往存储器里写多少个点，单位Sa/s。

    教科书上的底线是奈奎斯特定理：采样率至少是信号最高频率的2 倍。但请注意，2 倍只是"数学上不违法"，不是"工程上能用"。

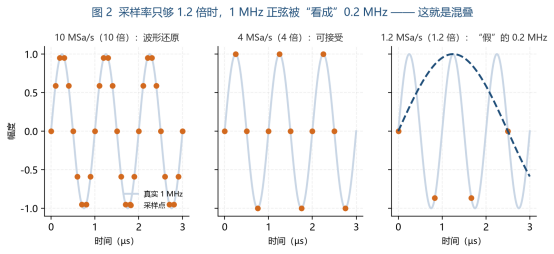

     图2　同一 1 MHz 正弦波在不同采样率下的还原效果：1.2 倍采样时混叠出"假的" 0.2 MHz

图 2 演示了采样率不足时的"混叠"：一个真实的 1 MHz 正弦波，用 1.2 MSa/s 采样后，屏幕上出现的是一条漂亮的 0.2 MHz 曲线——频率错了 5 倍，但看起来毫无破绽。这正是混叠的可怕之处：它不会报错，只会给你一个"假波形"。

工程经验值是：实时采样率 ≥ 带宽的 4~5 倍（用 sin(x)/x 内插重建波形时）。所以一台 200 MHz 的示波器，合格线是 1 GSa/s 以上；如果标称 200 MHz 却只给 500 MSa/s，就要多留个心眼。

还要注意一个细节：很多示波器在多通道同时开启时采样率会减半。标称的"最大采样率"往往只有单通道才能达到，选型时要看"所有通道同时工作时的采样率"。

五、存储深度：胶片长度——决定"能看多久"

存储深度（记录长度）是示波器一次采集能存下的总点数，单位 pts（样点）。它和采样率、观测时间构成一条硬约束：

存储深度 = 采样率 × 采集时间

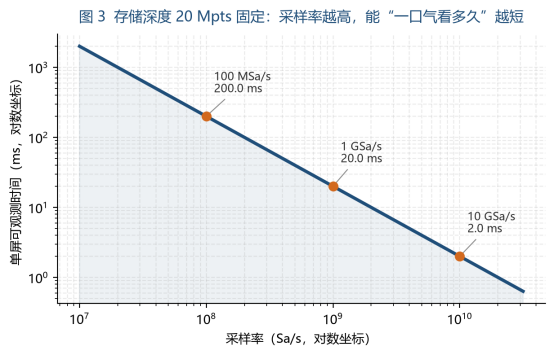

图3　存储深度 20 Mpts 固定时，采样率与单屏可观测时间的此消彼长

    图3 是选型时最容易忽略的一张图：一台 20 Mpts 的示波器，如果把采样率拉满到 10 GSa/s，单屏只能看 2 ms；想连续观察 200 ms 的上电过程，采样率就得降到 100 MSa/s——这时候200 MHz 带宽配 100 MSa/s，采样率又不够了。

三个参数就是这样互相卡住的：想同时要"高带宽 + 高采样率 + 长时间"，唯一解法是加大存储深度。这就是为什么近几年主流厂商都在猛堆深存储——500 Mpts 已经是中高端机型的常见配置。

但深存储不是免费午餐，两点提醒：

• 深存储要配得上的处理能力：500 Mpts 的数据每次做测量、缩放、保存，都在考验处理器的算力，处理慢了反而拖累捕获率；

• 分段存储（Segmented Memory）往往更实用：把大存储切成几百段连续快拍，专门抓周期性出现的突发信号（比如脉冲串、通信帧），比一条超长波形有用得多。

六、波形捕获率：连拍频率——决定"多久回来看一次"

    前三个参数决定了"一次采集"的质量，波形捕获率决定的是"一秒钟采集多少次"。

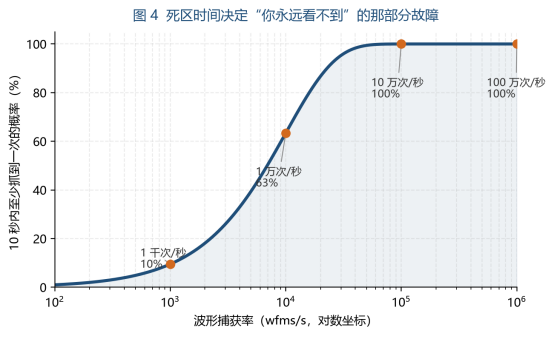

图4　每 100 ms 出现一次的窄毛刺，10 秒内至少抓到一次的概率随捕获率的变化

    图4 算了一笔账：假设被测设备每100 ms 出现一次20 ns 的窄毛刺（屏宽按1 µs 算）——

• 捕获率1 千次/秒的机型，10秒内抓到它的概率约10%；

• 1万次/秒，概率约 63%；

• 10万次/秒以上，才基本做到"来一次抓一次"。

    选购时注意：厂商标的"波形捕获率"通常是峰值模式下的数字，实际使用中开深存储、开测量项都会让它缩水，最好拿自己的实际信号现场验一下。

七、垂直分辨率：底片的颗粒度——决定"看得多细"

    前四个参数都在解决"时间轴"上的问题——看多快、多密、多久、多勤。但参数表里还藏着一个常被忽略的数，它决定的是"电压轴"上的问题：同一屏画面里，你能不能分辨出10 mV 和 15 mV 的差别。这就是垂直分辨率，单位是bit。

7.1　它到底是什么：ADC 的位数

    每多1 bit，级数翻倍、量化误差减半。换算成电压就是：1 个码位（LSB）= 满量程 ÷ 2 的 N 次方。以1 V/div、8 格满屏（满量程 8 V）为例：8-bit 一级就是 31.25 mV，10-bit 是 7.81 mV，12-bit 只有 1.95 mV。这就是"看得细"的物理含义。

7.2　为什么 8-bit 经常不够用：大直流上叠小信号

   关键在于示波器的垂直档位没法无限调小。现实里大量信号是"大直流+小交流"：48V母线上叠200 mV纹波、3.3V轨上叠20mV纹波、毫欧分流电阻上几十 mV 的电流采样。想用50 mV/div的小档位去看纹波？直流分量一进来，波形直接顶出屏幕。不换档位，8-bit的31.25mV一级，就把20 mV的纹波"抹平"了——屏幕上一条平线，你以为电源很干净。

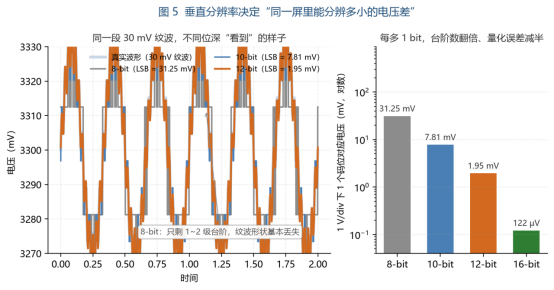

图5　同一段 30 mV 纹波在 8/10/12-bit 下的还原效果，以及各位深的码位电压对比

  图5 就是这个场景：3.3 V 电源轨、30 mV 纹波、1 V/div。8-bit 只剩一两级台阶，纹波形状全部丢失；12-bit 用 1.95 mV 一级的"颗粒度"，把纹波的形状甚至叠加的高频分量都还原出来。

7.3　别只看"12-bit"这个标签：ENOB 和本底噪声才是真相

    "12-bit"是ADC的标称位数，不等于你能用到的位数。前端放大器、时钟抖动、电源噪声都会吃掉有效位。衡量真实能力的指标叫ENOB（有效位数）：

• 理想8-bit的信噪比约49.9 dB，理想12-bit约74.0dB——差了约24 dB 的动态范围。这就是12-bit在FFT/频谱分析里能多看到约4个比特深处的小信号（谐波、杂散）的原因；

• 但实际机器达不到标称值：普通8-bit机型ENOB通常只有 6.5~7.5 bit，而做得好的12-bit机型能到8.2~8.6 bit；

7.4　12-bit 能带来什么，不能带来什么

能带来：

• 电源纹波、PDN、LDO噪声测量：小信号的形状可见，纹波峰峰值从"±1个码位的猜测"变成可信读数；

• LLC /移相全桥的死区时间、驱动信号米勒平台等细节观察；

• l毫欧分流电阻上的mV级电流采样、传感器与执行器的微小变化；

• FFT谐波分析、EMC预测试中找窄带干扰——24 dB的动态范围提升在这里最值钱。

不能带来：

• 不能提高带宽，也不能替代采样率——它是"电压轴"的指标，和时间轴四个参数是两回事；

• 高带宽平台上ENOB 会下降（带宽越高，前端噪声越大），12-bit 的收益在 1 GHz 以下带宽段最明显；

• lERES / 高分辨率模式能把显示分辨率增强到 16-bit，但那是数字滤波的产物，代价是带宽——抓单次瞬态时别指望它。

八、12-bit 值不值？看鼎阳科技这条产品线怎么铺

  为什么单把12-bit 拎出来讲：这两年，12-bit 正在从"高端选配"变成"中端标配"，而国产厂商是主要的推动者。其中产品线铺得最完整的是鼎阳科技（SIGLENT）——从 70 MHz 的入门机型到 33 GHz 的旗舰，全系采用 12-bit 硬件 ADC，覆盖了绝大多数研发和教学场景。

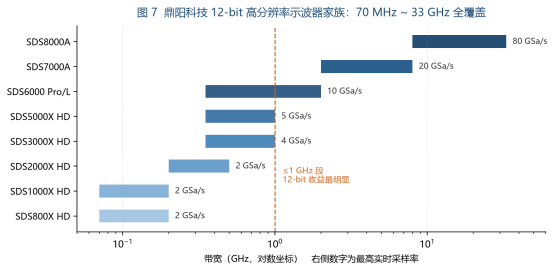

图6　鼎阳科技 12-bit 高分辨率示波器家族：70 MHz ~ 33 GHz 全带宽段覆盖

8.1　优势一：硬件 12-bit，不是软件"插值"

  鼎阳高分辨率示波器全系采用12-bit ADC，量化等级 4 096 级，是普通 8-bit 机型的 16 倍；ERES 增强模式下可到 16-bit。硬件位深的意义在于：单次、非重复的瞬态信号同样受益——软件平均、高分辨率模式要靠多次采集或滤波，抓单次事件时帮不上忙，硬件 12-bit 是每一次采样都算数。

8.2　优势二：位数配得上噪声地板

  前面说了，12-bit 值不值，看噪声。以鼎阳 SDS3000X HD（350 MHz~1 GHz、4 GSa/s、400 Mpts/通道）为例：全带宽下本底噪声低至125 µVrms，ENOB 达 8.2~8.5 bit。翻译一下：1 V/div 下一个码位是 1.95 mV，而噪声地板只有 0.125 mV——码位远大于噪声，这个 12-bit 是真能用的，不是"被噪声糊掉的 12-bit"。

    旗舰段SDS7000A（2~8 GHz、20 GSa/s、500 Mpts/通道标配、1 Gpts 选配）在 4 GHz 带宽下本底噪声 220 µVrms，同时保留最高 100 万帧/秒的波形捕获率——高带宽段依然守得住 12-bit 的观感，也不牺牲"抓偶发异常"的能力。

8.3　优势三：12-bit 之外，另外四个参数没有短板

   高分辨率机型最怕"分辨率上去了，别的全缩水"。鼎阳这条线恰恰是把五个参数一起做的：

   存储深度上，SDS3000X HD 标配到 400 Mpts/通道、SDS7000A 标配 500 Mpts/通道（可选 1 Gpts），配合硬件 12-bit，"看得细"和"看得久"可以同时要。

8.4　按场景怎么选

• 70~200 MHz，嵌入式 / 教学 / 产线：SDS800X HD、SDS1000X HD。2 GSa/s 加硬件 12-bit，70 µVrms 级噪声地板——这个价位段能买到真 12-bit，是近两年入门市场最大的变化；

• 200~500 MHz，开关电源 / 电机驱动：SDS2000X HD。抓开关沿 + 看小纹波一台机器搞定；

• 350 MHz~1 GHz，研发主力机：SDS3000X HD。4 GSa/s、400 Mpts/通道、89 万帧/秒捕获率，是 12-bit 收益最大的一档，预算重点投在这里性价比最高；

• 2 GHz 以上，高速串行与一致性测试：SDS6000 Pro、SDS7000A、SDS8000A。这一段要接受 ENOB 随带宽下降的现实，选型重心转向采样率、存储深度和一致性分析软件。

九、五个参数怎么互相牵制？一张图记住

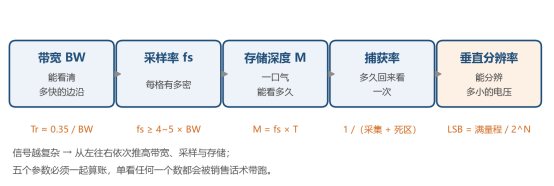

图7　五个参数的职责与换算关系链

把五个参数串成一条链，关系一目了然：

   它们不是五个独立的"加分项"，而是一条流水线上的五道工序：带宽把信号放进来，采样率把它拍下来，存储深度决定拍多久，捕获率决定多久拍一张，垂直分辨率决定每一帧的"画质"。任何一道工序卡住，成品都是残次品。

十、分场景选型速查表

   一句话总结预算分配逻辑：先按信号最快边沿定带宽，再按"要连续看多久"定存储深度，然后倒推出"全通道同时开启"的采样率，最后用剩余预算买捕获率。

    在这张表之上再加一条"分辨率规则"：只要被测信号属于"大直流叠小信号"——电源纹波、电流采样、传感器输出——优先把预算投给12-bit 机型（参考上一章鼎阳的档位：入门SDS800X HD / SDS1000X HD，主力 SDS3000X HD）。这条规则和"加带宽"二选一时，多数电源类场景选后者不如选 12-bit。

十一、四个最常见的选型误区

    1."带宽越高越好"——带宽翻倍价格往往翻几倍。超出信号需求 10 倍的带宽，只买来了噪声和账单。

    2."采样率看标称最大值"——四通道全开就减半的采样率，做不了四通道同时的高速测试。选型时认准"全通道并行采样率"。

    3."深存储 / 高捕获率是高端机才需要的"——恰恰相反：预算有限的团队，用一台中等带宽但深存储、高捕获率的机型，比高带宽低捕获率的机型更能解决实际问题。

    4."标了 12-bit 就一定看得细"——位数只是天花板，ENOB 和本底噪声才是地板。同样是"12-bit"，噪声地板差 3 倍的两台机器，实际观感可能差一个档次。认准"本底噪声 µVrms + ENOB"两个数再下单。

十二、总结

    如果只记住一句话：示波器选型是一场五个参数的"团队面试"，别只面试带宽一个人。

    按"边沿 → 时长 → 采样 → 捕获 → 电压轴细节"的顺序把账算一遍，你会发现自己需要的配置，往往比销售推荐的方案更便宜、也更对路。

    机型上，近两年的最大变量是12-bit 的普及：鼎阳科技已经把硬件 12-bit 从 70 MHz 铺到 33 GHz（SDS800X HD 到 SDS8000A），中电科思仪、普源精电在中端段也有丰富选择；进口阵营泰克适合多通道高速一致性测试。带宽段越往上，越建议带着自己的实测信号去现场对比，而不是只看参数表。
