探头选不对,12-bit 示波器也只能测出 8-bit 的效果
导读
五类探头不是"贵的代替便宜的",而是各自解决一类物理上无法回避的问题。这篇用五张图、六张表,把选型逻辑和判断顺序讲完。
开篇:测不准,八成不是示波器的错
很多工程师有过这样的经历:示波器是 12-bit、2GHz、低噪声的,探头随手抓了根随机附赠的无源探头,测出来波形毛刺一堆,上升沿怎么看都比数据手册慢一截。换台更贵的示波器——还是一样。
问题不在示波器。探头是测量链路的第一级,它决定了你能看到什么,也决定了你看到的是不是真的。带宽不够会磨掉边沿,电容太大会改变电路,共模抑制比不够会让共模污染差模,量程选错会让噪声淹没信号。这四件事,每一件都能提前算出来。
关于文中参数的说明:本篇引用的带宽、上升时间、输入电容、量程、CMRR 等具体数值,均取自鼎阳(SIGLENT)公开发布的产品资料,只是为了让选型逻辑有一个可对照的参照系。这些数字不是行业上限,更不代表其他品牌做不到——市面上还有带宽更高、量程更大、输入电容更低的方案(包括进口品牌与国内同行),参数上限完全可以按实际需求继续往上找。本文想聊的是"怎么判断该看哪个参数",而非"哪个型号参数最高",供各位同行交流参考。
一、五类探头,各管一段
先别急着比参数。把五类探头放回各自的位置上看,它们的区别不是档次高低,而是解决不同物理困境的手段。

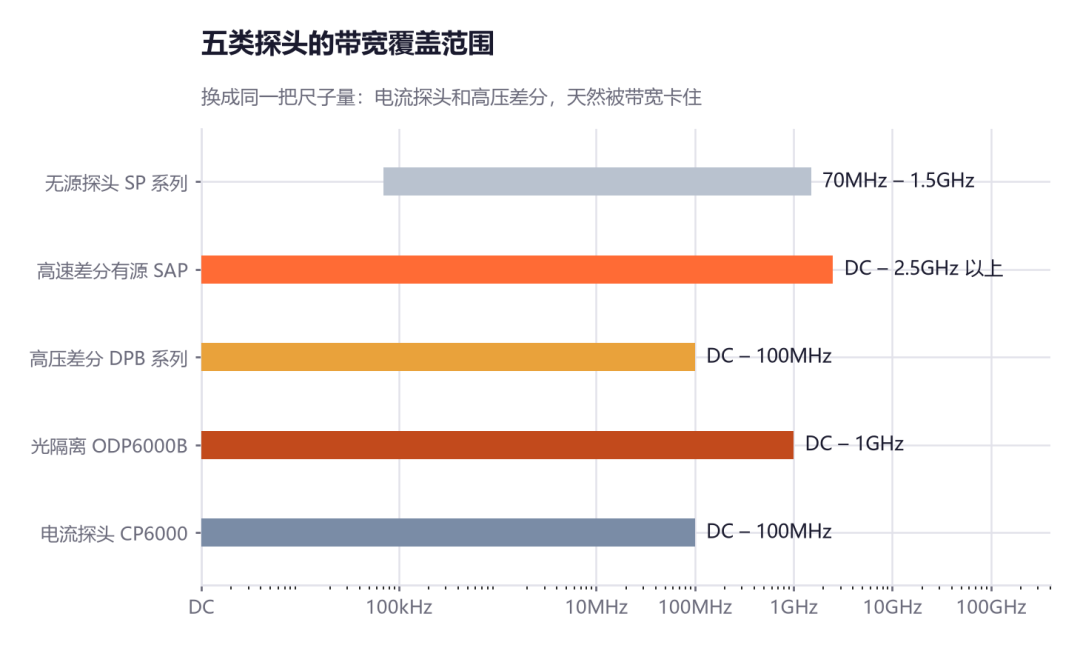

图 1 用同一把尺子量带宽:高速有源能到 2.5GHz 以上,高压差分与电流探头普遍卡在 100MHz
带宽只是第一层筛子,真正的差别在每一类各自要解决的物理困境上。这也是为什么电流探头和高压差分探头测开关损耗时总是力不从心——不是分辨率不够,是根本看不到纳秒级的那一段。
表 1 五类示波器探头的定位对照
探头类型 | 解决的困境 | 带宽 / 输入阻抗 | 典型场景 |
无源探头 | 便宜、皮实、够用 | DC~70MHz 至 1.5GHz;1MΩ、13~20pF | 数字电路日常调试、电源纹波 |
差分有源探头 | 高速差分信号,需要极低负载 | >2.5GHz 至 >5GHz;200kΩ、1pF 级 | DDR、PCIe、SerDes、信号完整性 |
高压差分探头 | 浮地测量 + 高共模 | 50~400MHz;5~10MΩ、<2pF | 半桥、三相、电源原边 |
光隔离探头 | 高频下共模抑制比的极限方案 | 500MHz~1GHz;取决于衰减器 | SiC / GaN 栅极、浮地小信号 |
电流探头 | 不切断电路测电流 | DC~2MHz 至 100MHz;插入阻抗 | 电感电流、开关损耗、待机电流 |
看懂这张表,选型就完成了一半。剩下的一半,是搞清楚每一类的坑在哪里。
二、无源探头:够用九成场合,但有两个坑
无源探头是整个行业的默认选项,结构极简:一个 9MΩ 电阻串联、一个可调补偿电容并联,配合示波器内部的 1MΩ 输入构成 10:1 分压。便宜、皮实、不怕摔,这些都是它的优点。
坑一:带宽不够,边沿误差是算得出来的
带宽和上升时间是同一枚硬币的两面,经验公式是 Tr ≈ 0.35 / BW。真正要记住的是平方和根法则:系统显示的上升时间 = √(信号真实上升时间² + 探头上升时间²)。
一根 100MHz 的无源探头(Tr ≈ 3.5ns)去测一个真实的 3.5ns 边沿,示波器带宽再高也没用,你测出来的是 √(3.5² + 3.5²) ≈ 4.95ns,误差 41%。这不是仪器坏了,这是物理定律。

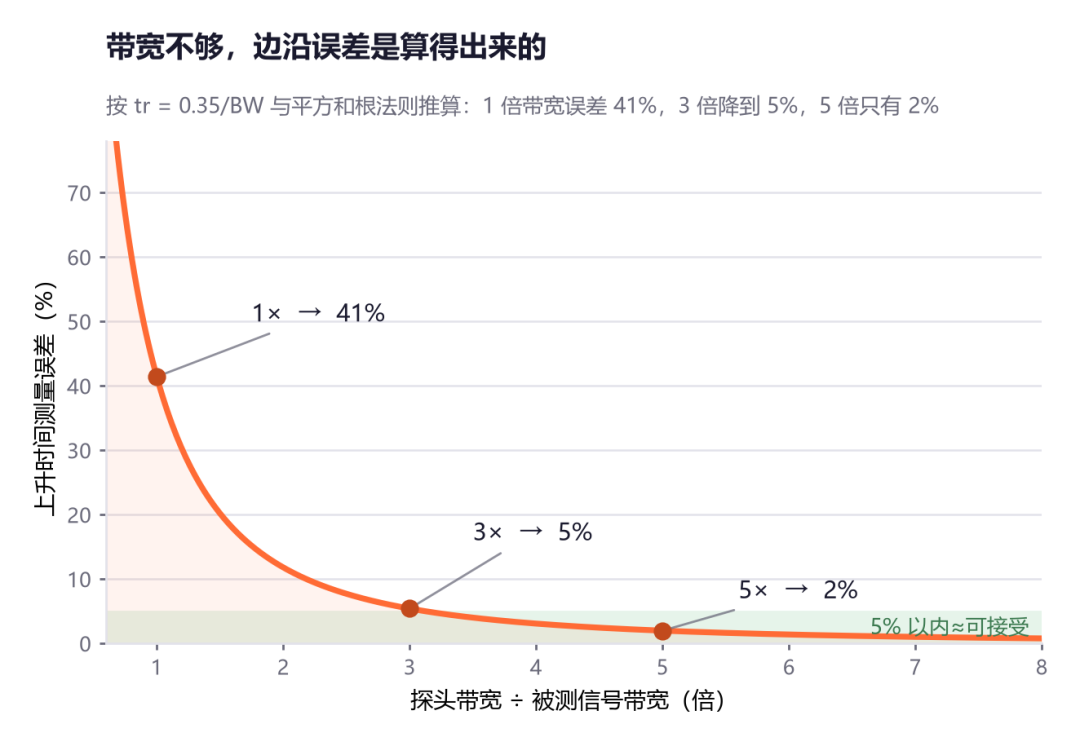

图 2 探头带宽与信号带宽的倍数关系,直接决定边沿测量误差
所以工程上的实践法则是:探头带宽至少是被测信号最高频率成分的 3~5 倍。要看 100MHz 时钟的三次谐波,就按 300~500MHz 去配探头。
坑二:输入电容会改变被测电路
10X 无源探头的输入电容通常在 13~20pF,这个数字看着很小,挂在高阻节点上却是灾难:一个 100kΩ 阻抗的节点配 15pF 电容,极点落在 106kHz——信号的高频成分直接被探头"吃掉"。

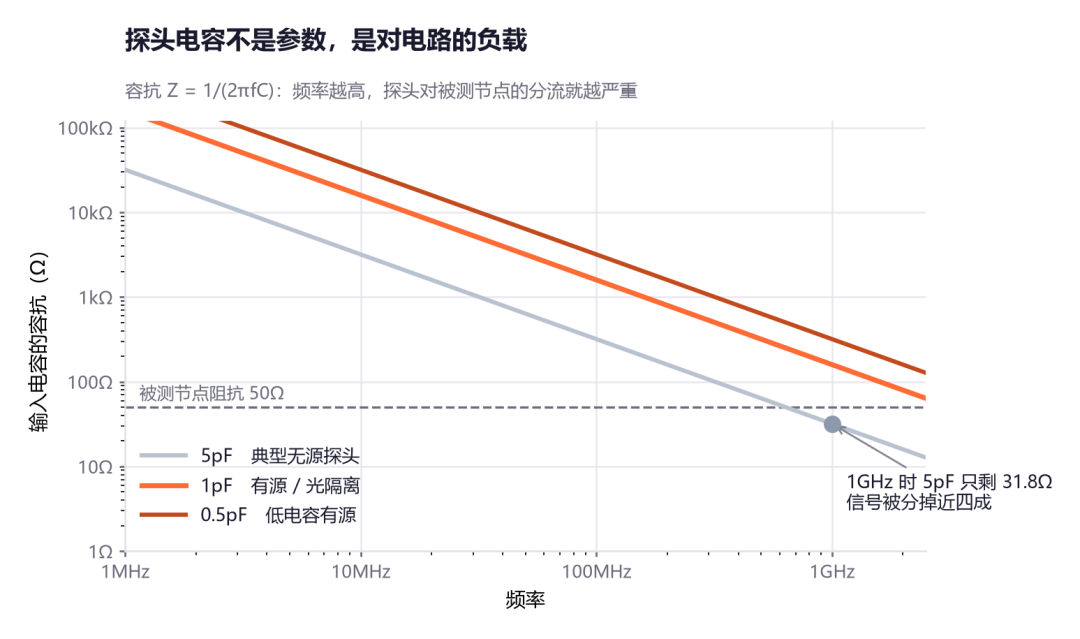

图 3 探头电容不是纸面参数,它是对被测电路的负载
频率再高一点,问题就更直接:5pF 在 1GHz 时容抗只剩 32Ω,对一个 50Ω 节点的信号等于分掉近四成,还附赠一个低通极点。这也是高频测量必须放弃鳄鱼夹地线、改用接地弹簧的原因——一根 10cm 的地线引入 70~100nH 电感,和探头电容一起构成谐振腔,几十 MHz 就开始振铃。
三个必看的细节
l1X 档是陷阱。没有分压电阻,输入电容飙到 85~120pF,带宽跌到几 MHz,只适合看低频纹波和音频。
l耐压是安全边界。CAT II 300V 能测墙插后的设备,但三相 380V 或母线电压必须 CAT III 及以上。
lSP6150A 是特例。用 500Ω 低阻输入换 1.8pF 和 1.5GHz,只能接 50Ω 终端,被测对象必须是低阻节点。
表 2 常用无源探头参数对照
型号 | 带宽(10X) | 输入阻抗 | 输入电容 | 耐压 | 典型用途 |
PP510 | DC~100MHz | 1MΩ / 10MΩ | 13~17pF | CAT II 300V | 数字电路日常调试 |
PP215 | DC~200MHz | 1MΩ / 10MΩ | 13~17pF | CAT II 300V | 中速总线、时钟 |
PB925 | DC~250MHz | 10MΩ | 16pF | CAT III 600V / CAT II 1000V | 市电、功率级测量 |
SP3050A | 500MHz | 10MΩ | 11pF | CAT II 400V | 高速数字、开关电源 |
SP6150A | 1.5GHz | 500Ω(需 50Ω 终端) | 1.8pF | 8.5V | 低阻节点、射频检波 |
三、差分探头:CMRR 才是真实带宽
单端探头的地必须接在被测电路的地上。当被测电路浮地、或者两个"地"之间存在电位差时,单端探头就变成了短路器——轻则测不准,重则炸探头、炸设备。差分探头测的是两个输入端之间的电压差,理论上共模会被完全抵消。
但"理论上"和"实际上"之间隔着一个参数:CMRR(共模抑制比)。常见的误解是"800V 共模,买个 1000V 量程的差分探头就安全了"。安全是安全了,准不准是另一回事——测量误差 = 共模电压 ÷ CMRR(线性值)。

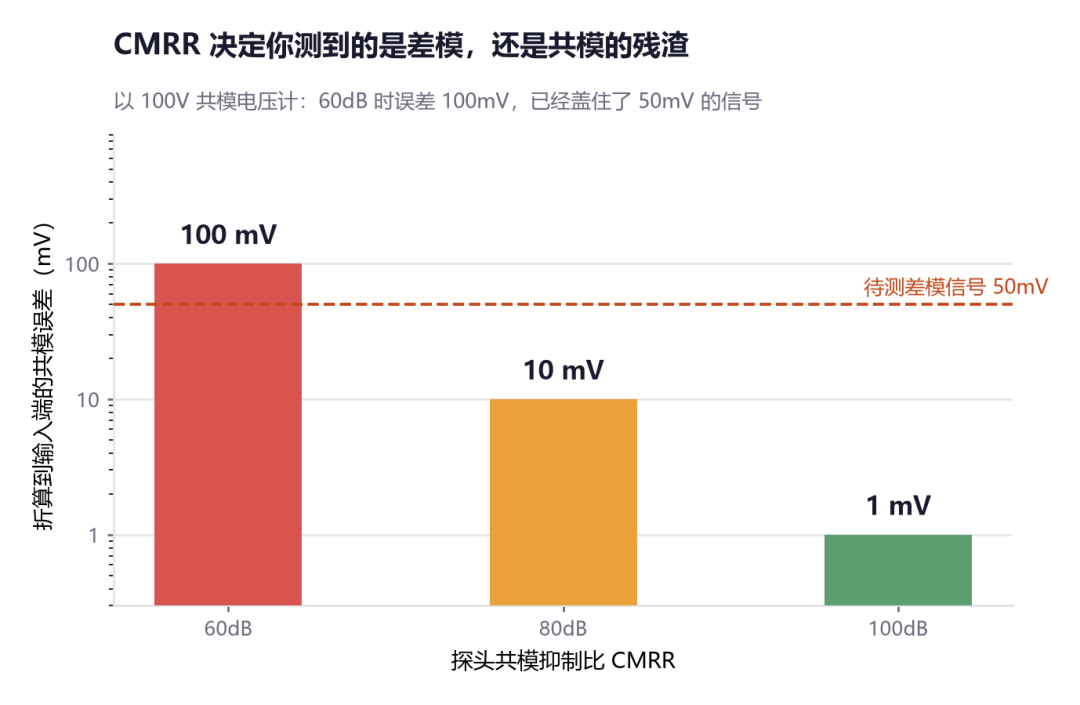

图 4 同样 100V 共模,CMRR 差 20dB,误差就差 10 倍
更关键的是,CMRR 会随频率下降。几乎所有差分探头在 DC 时都很漂亮,到 1MHz 开始掉,10MHz 之后往往只剩 40~50dB。测半桥上管驱动这种"高共模 + 高频"场景,传统差分探头力不从心,不是量程不够,是 CMRR 在这个频率上崩了。
表 3 两类差分探头对照
类型 / 型号 | 带宽 | 输入电容 / 阻抗 | 动态范围 | 最大差分 / 对地电压 |
高速 SAP2500D(差分) | >2.5GHz | 1.0pF / 200kΩ | ±4V | 损坏电压 20V |
高速 SAP5000D(差分) | >5GHz | 400fF / 20kΩ | ±2.5V | 损坏电压 20V |
高速 SAP1000H(差分) | 1GHz | 1pF / 200kΩ | ±42V | 损坏电压 60V |
高压 DPB6150A | 100MHz | — | 50X / 500X | ±1500V;1000V CAT III |
高压 DPB6150D | 400MHz | — | 50X / 500X | ±1500V;1000V CAT III |
高压 DPB4080 | 50MHz | — | 10X / 100X | 800Vpp;5kVrms 共模 |
选型口诀:先看对地电压够不够(安全),再看差分电压够不够(量程),最后看 CMRR 在你关心的频点上还剩多少(精度)。
四、光隔离探头:让共模通路物理上不存在
用传统差分探头测半桥的上管栅极驱动,会遇到一个理论上无解的困境:共模电压是几百伏、dv/dt 高达几十 kV/μs 的开关节点;要测的差模信号只有十几伏,而且是纳秒级边沿;而差分探头在高频段的 CMRR 只剩 40~50dB。结果就是——你以为看到的振铃是电路的问题,其实是探头的问题。
光隔离的思路很干脆:把"电"这条路彻底切断。前端电光转换器把信号变成光,光纤传到后端再变回电信号。光纤不导电,共模回路根本不存在,所以 CMRR 不是"抑制"出来的,而是物理上没有这条通路。
表 4 ODP6000B 系列光隔离电压探头主要参数
参数 | ODP6050B | ODP6100B |
带宽(-3dB)/ 上升时间 | 500MHz / ≤0.7ns | 1GHz / ≤0.4ns |
隔离电压(DC + 峰值 AC) | ±60kV | ±60kV |
直流精度 / 输出电压范围 | ≤±1% / ±0.5V | ≤±1% / ±0.5V |
共模抑制比 | DC~10MHz:160dB(典型) | |
衰减器 | 11 种可选(5X~10000X),标配 50X / 1000X / 2000X / 5000X | |
供电 | 前端双电池(7.4V/950mAh,单块约 8 小时,可热更换),后端 USB 5V |
选衰减器有个权衡:衰减比越大,能测的电压越高,但折算到输入端的噪声也越大。测 3.3V 的栅极驱动却配 5000X 衰减器,等于把信号压到 0.66mV,噪声直接淹掉细节。按被测电压选"最小够用"的衰减比,才是正确顺序。
四条使用纪律
1.测量前先估算被测电压,选好衰减器再上电;
2.测完必须先关闭被测电路电源,才能取下探头;
3.光缆弯曲直径大于 10cm,不能压、不能折成 90 度;光纤断了整个探头就废了;
4.开机后自动校准调零约 20 秒,这期间别急着测。
另外说一句采购侧的事:这类高共模测量工具过去主要依赖进口方案,现在国产已经覆盖到 1GHz 带宽、±60kV 隔离这一段,鼎阳 ODP6000B 系列就是其中之一。询价时建议把衰减器清单、备用电池、光纤线长度一并列进去——这几样缺任何一样,探头到手也发挥不出全功能。
五、高频有源探头:1pF 是能力边界
无源探头测不了高速信号,不是带宽不够,是负载效应——回到图 3 那条曲线就明白了。有源探头的做法是把小型化放大器模块放到探头前端,把输入电容压到 1pF 量级,同时用有源电路驱动后端电缆,从而绕开了"低电容必然低带宽"的限制。
表 5 单端与差分有源探头参数对照
型号 | 带宽 | 输入电阻 | 输入电容 | 动态范围 | 偏置范围 |
SAP1000 | 1GHz | 1MΩ | 1.2pF | ±8V | ±12V |
SAP2500 | 2.5GHz | 1MΩ | 1.1pF | ±8V | ±12V |
SAP2500D(差分) | >2.5GHz | 200kΩ 差分 | 1.0pF 差分 | ±4V | ±8V |
SAP4000P(电源轨) | >4GHz | 50kΩ 低频 / 50Ω 高频 | — | ±600mV | ±24V |
两个必须看清的细节。其一,探头带宽不等于系统带宽。SAP2500D 本身 >2.5GHz,配上 SDS6204 Pro 时系统带宽是 2GHz——瓶颈在示波器前端。其二,有源探头不是"更高级的无源探头"。它动态范围只有 ±4V~±8V,损坏电压约 20V,绝不能随手去碰电源轨;要测带大直流偏置的信号,得靠偏置功能抵消直流,或改用电源轨探头 SAP4000P。
六、电流探头:三个参数定生死
电流探头是少有的"不接触电路导体"就能测电流的方式,靠霍尔元件加磁芯感应磁场。它绕开了断开电路的问题,但也引入了一整套自己的参数体系。选型时只看三个参数。

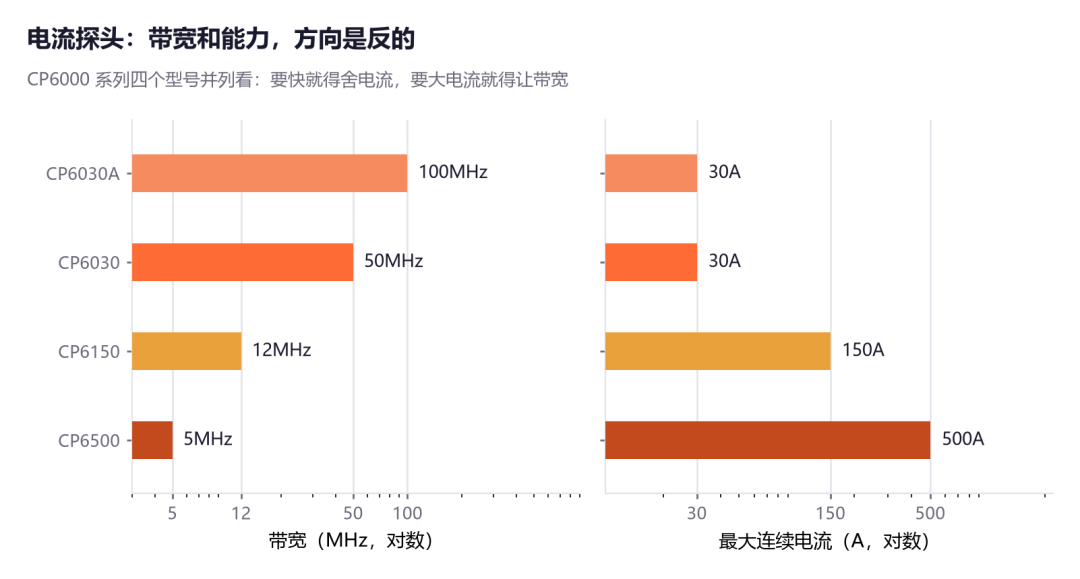

图 5 同一系列里,带宽和可测电流是反向的
参数一:带宽。电流探头的带宽普遍远低于电压探头,这是磁芯高频损耗决定的物理限制。同一系列里差距就有 20 倍:CP6030A 能到 100MHz,CP6500 只有 5MHz。
参数二:量程与传输比。双量程设计下,小量程配高传输比(如 1V/A)分辨率好,大量程配低传输比(0.01V/A)能测大电流。30A 档的 10mA 分辨率去测 5mA 的待机电流,什么都看不见。
参数三:最大电流 vs 频率曲线。这条曲线是安全边界,不是建议值。实际允许的连续电流会随频率上升而下降,而它通常不在参数表里,而在说明书的曲线上。超过曲线所示电流连续使用,磁芯会饱和、发热,最终烧毁探头。
表 6 常用电流探头参数对照
型号 | 供电方式 | 带宽 | 最大连续电流 | 峰值电流 |
CP6030 | 12V/1A 适配器 | DC~50MHz | 30Arms | 50A |
CP6030A | 12V/1A 适配器 | DC~100MHz | 30Arms | 50A |
CP6150 | 12V/1A 适配器 | DC~12MHz | 150Arms | 300A |
CP6500 | 12V/1A 适配器 | DC~5MHz | 500Arms | 750A |
SCP5030A | SAPBus(示波器供电) | DC~100MHz | 30Arms | 50A |
使用上有三个前提:CP6000 需要 1MΩ 输入阻抗的示波器(接 50Ω 会测不准);测量前必须做消磁调零,否则直流偏置会叠加在波形上;过流的声光报警一旦响起,立刻停止测量而不是继续观察。
七、选型五问与四个误区
把前面五章的判断顺序串起来,就是下面这张路径图。拿到一个测量任务,沿着主干往下走四步,基本就能收敛到具体系列。

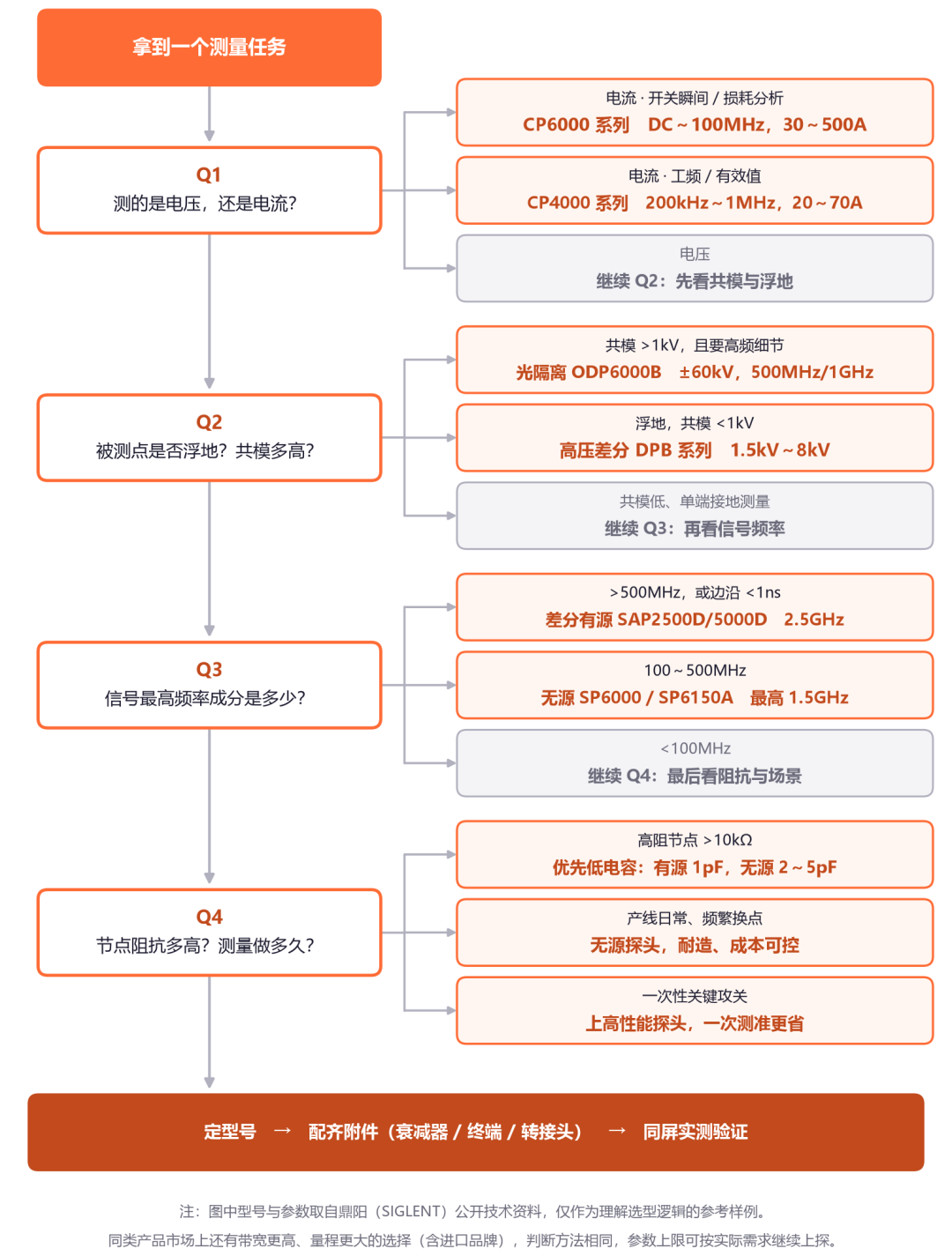

图 6 四问定探头:从测量对象出发,四步收敛到具体系列(图中型号仅为示例)
每一步的判断依据,展开说就是下面五条:
1.测电压还是电流?看开关瞬间要 50MHz 以上,看工频或 rms 则 CP4000 系列够用。
2.是否浮地、共模多高?浮地或高共模走差分;超千伏且要高频细节走光隔离。
3.信号最高频率多少?按 3~5 倍配带宽:100MHz 时钟配 300~500MHz,1ns 边沿配 1GHz 以上。
4.节点阻抗多高?高阻(>10kΩ)选低电容探头;低阻(<100Ω)可用 500Ω 低阻无源,但必须配 50Ω 终端。
5.测多久、换不换点位?产线日常用无源;研发关键测量上高性能,一次测准比反复返工便宜。
四个常见误区,值得单独拎出来:
l"探头带宽比示波器高就行"——系统带宽由最弱的一环决定,任何短板都会封顶。
l"差分探头能替代高压探头"——差分看的是差分电压与对地共模,高压探头看的是绝对耐压,不能互换。
l"电流探头量程越大越好"——大量程意味着低传输比、低分辨率,大小通吃不存在。
l"能插上就能用"——CP6000 要 1MΩ 输入、SAP 要 SAPBus 接口、SP6150A 要 50Ω 终端,接口匹配是前提。
选型的最后一步应该落在实物上:同一路信号、同一个测试点,把候选探头挨个接上去,同屏看边沿陡缓、看噪声粗细、看有没有振铃。这个动作花半天,比对着参数表纠结一周更有结论。北京翔南科技可以提供这套配置与实测对比——探头与示波器成套选型(以鼎阳科技全系为主,兼顾是德、泰克等进口方案)、样机对比、附件备件与后续校准维修。
结语:探头是测量系统的一部分,不是配件
一个容易被忽略的事实是:你测到的波形,永远是"电路 + 探头 + 示波器"三者共同作用的结果。探头选型的能力,本质上是对"我的测量会引入多少误差"这件事的判断力。
选对探头,你看到的是电路的真实行为;选错探头,你看到的是探头自己的特性。这中间的差别,往往就是一次调试成功和一周反复试错的差别。
最后再强调一次:文中所有型号与参数都引自鼎阳(SIGLENT)公开技术资料,作用是给这套判断方法配一组具体的参照点。参数没有天花板,方法才是通用的——弄清楚每一类探头在解决什么物理困境,无论最后选哪个品牌、哪个型号,都不会选错方向。
