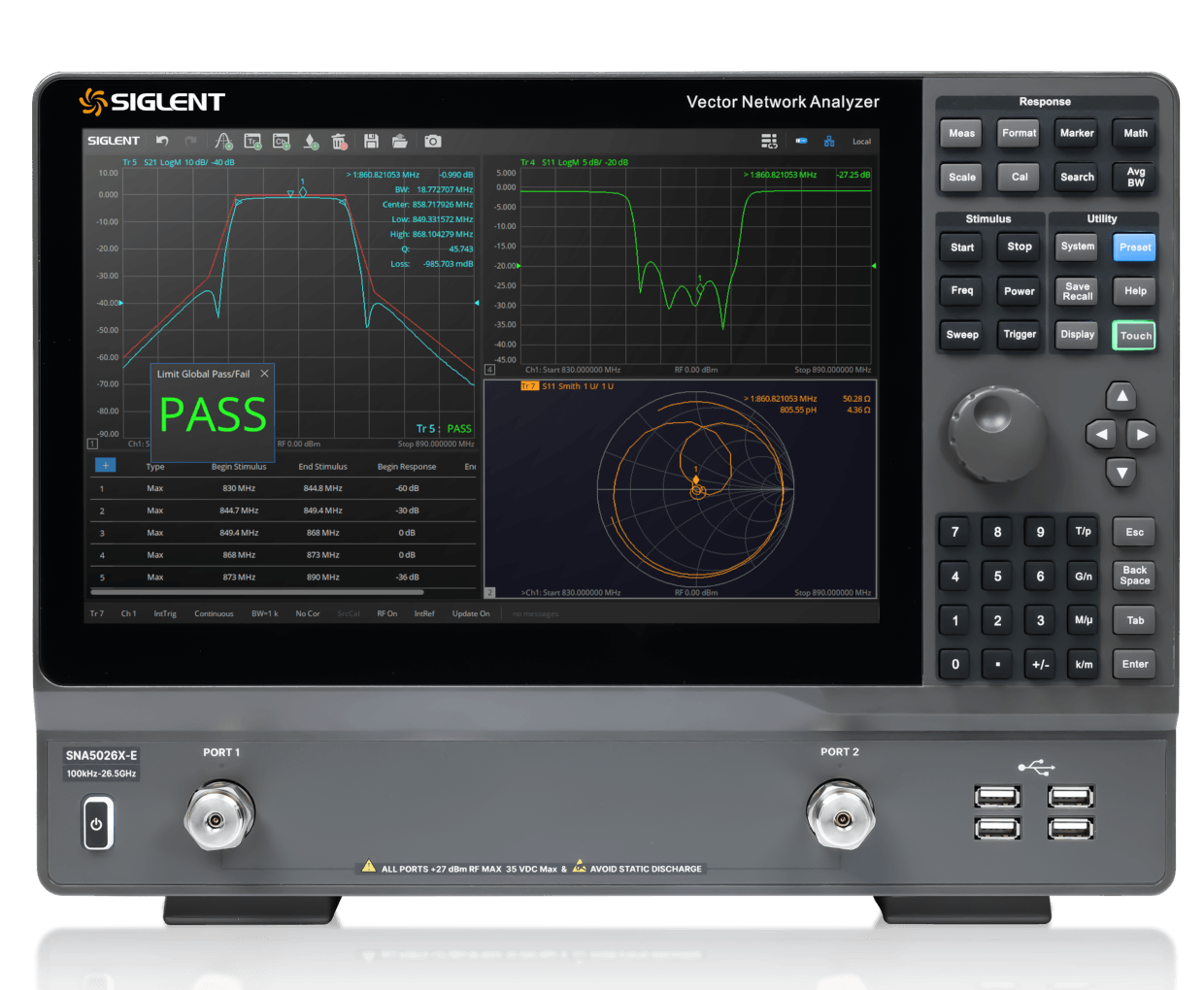

SNA5000X-E系列矢量网络分析仪

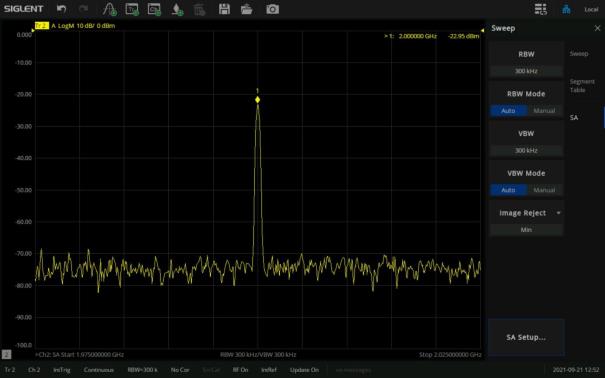

SNA5000X-E 系列频率范围覆盖9 kHz至26.5 GHz，支持2端口S参数测量。配备SOLT、TRL等多种校准方法，确保高精度测量。功能上支持时域分析（TDR）、频谱分析、差分测量、阻抗转换及端口扩展等，适用于滤波器、天线等射频器件的参数测试。支持HDMI输出，并提供LAN、USB接口及SCPI/LabVIEW远程控制协议，兼容自动化测试系统。该系列产品具有高性价比和多功能性等特点，可应用于通信、汽车电子等领域，满足研发、生产及教育场景的多样化需求。
主要特性
频率范围： 9 kHz- 26.5 GHz
输出功率设置范围： -40 dBm ~ 10 dBm
动态范围： 125 dB (typ)
支持 2端口 S参数测量、差分（平衡）测量、时域分析
支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能
型号说明
|
型号 |
SNA5003X-E |
SNA5006 X-E |
SNA5008 X-E |
SNA5014X-E |
SNA5020 X-E |
SNA5026 X-E |
|
输出频率范围 |
9kHz-3GHz |
9kHz-6.5GHz |
9kHz-8.5GHz |
100kHz-14GHz |
100kHz-20GHz |
100kHz-26.5GHz |
|
端口数 |
2 |
|||||
|
频率分辨率 |
1Hz |
|||||
|
幅度分辨率 |
0.05dB |
|||||
|
中频带宽范围 |
1 Hz~10 MHz |
|||||
|
扫描点数 |
2~20001 |
|||||
|
输出功率 设置范围 |
-40 dBm ~ +10 dBm |
|||||
|
动态范围 |
125dB |
|||||
|
校准类型 |
响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准 |
|||||
|
测量分析类型 |
S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、带宽分析、阻抗转换、端口匹配、去嵌功能、 频谱分析功能等 |
|||||
|
通信接口 |
LAN ，USB Device ，USB Host（ USB-GPIB） |
|||||
|
远程控制 |
SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer |
|||||
|
屏幕尺寸 |
12.1英寸 |
|||||
|
视频输出 |
HDMI |
|||||
设计特色

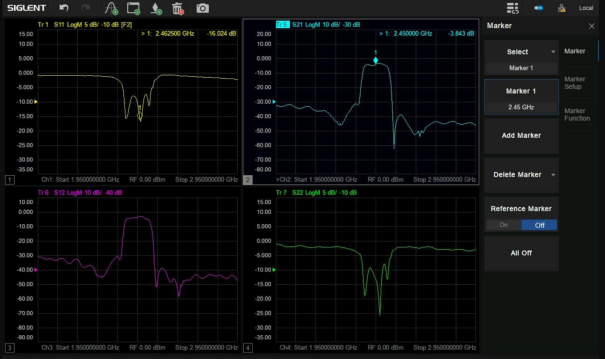

多窗口显示功能，S 参数一览无余：

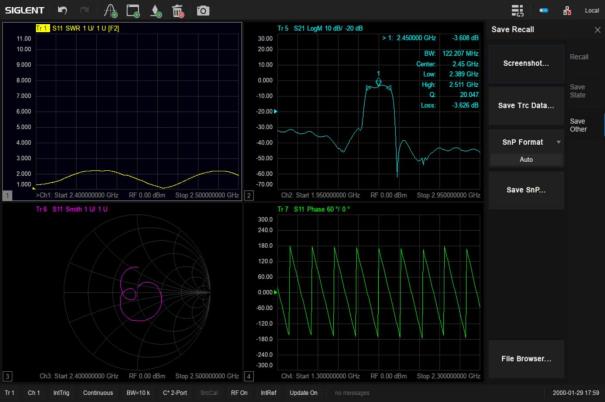

多种数据显示格式，观察角度众多：

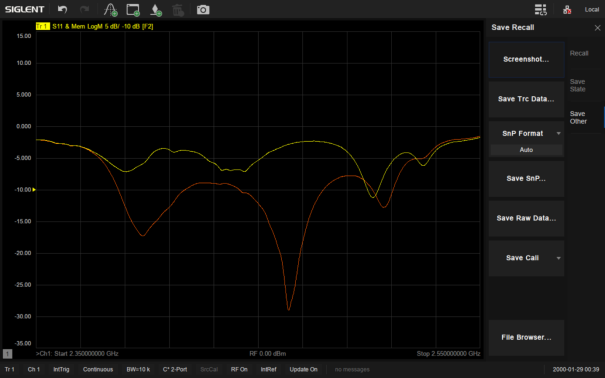

数据存入内存功能，便于当前数据和历史数据进行对比：

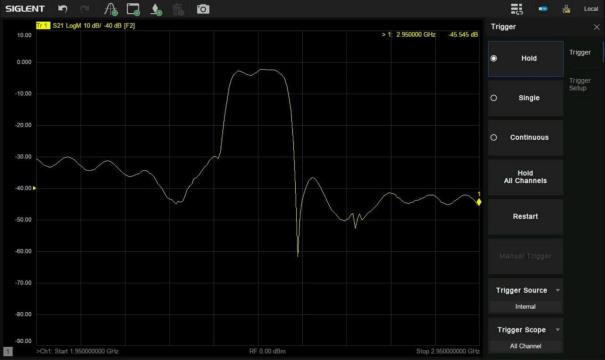

HOLD 保持功能，方便细究测试参数：

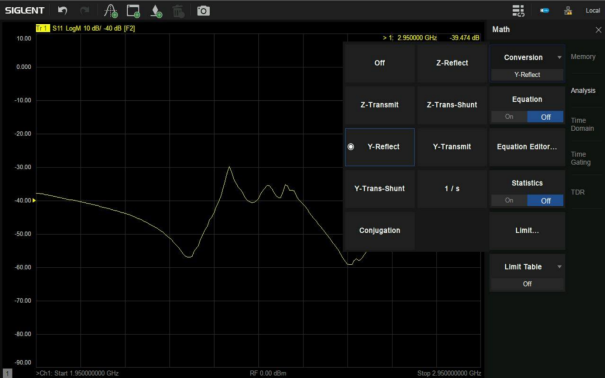

阻抗转换和匹配功能：

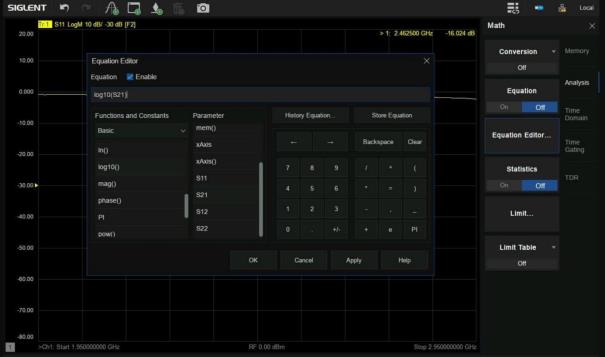

公式输入功能，便于得到所需的指标参数：

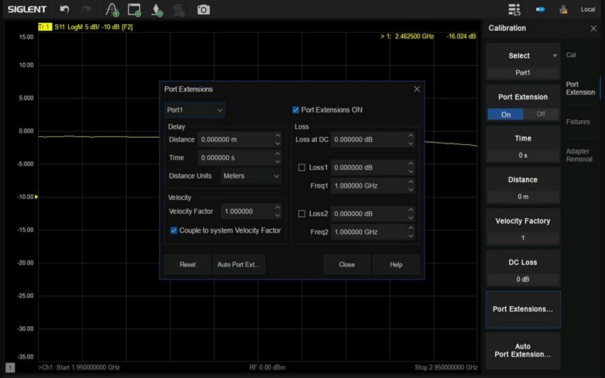

端口延伸功能：
去嵌入功能：

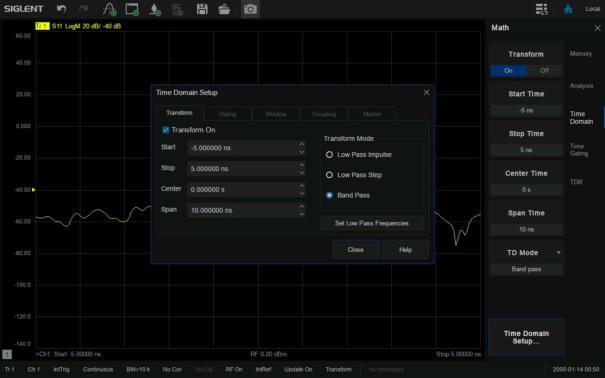

时域分析功能（SNA5000-TDA 选件）：

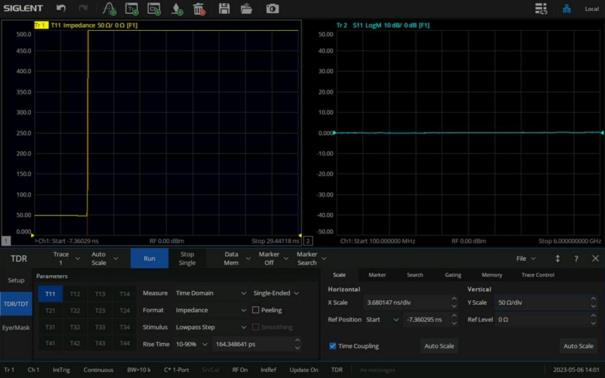

增强时域分析功能 TDR（SNA5000-TDR 选件）：
产品型号
|
产品型号 |
输出频率范围 |
端口数 |
频率分辨率 |
幅度分辨率 |
中频带宽范围 |
输出功率设置范围 |
动态范围 |
价格 |
|
SNA5026 X-E |
100 kHz-26.5 GHz |
2 |
1 Hz |
0.05dB |
1 Hz-10 MHz |
-40 dBm ~ +10 dBm |
125dB |
¥198880.00 |
|
SNA5020 X-E |
100 kHz-20 GHz |
2 |
1 Hz |
0.05dB |
1 Hz-10 MHz |
-40 dBm ~ +10 dBm |
125dB |
¥168880.00 |
|
SNA5014 X-E |
100 kHz-14 GHz |
2 |
1 Hz |
0.05dB |
1 Hz-10 MHz |
-40 dBm ~ +10 dBm |
125dB |
¥128880.00 |
|
SNA5008 X-E |
9 kHz~8.5 GHz |
2 |
1 Hz |
0.05dB |
1 Hz-10 MHz |
-40 dBm ~ +10 dBm |
125dB |
¥88880.00 |
|
SNA5006 X-E |
9 kHz-6.5 GHz |
2 |
1 Hz |
0.05dB |
1 Hz-10 MHz |
-40 dBm ~ +10 dBm |
125dB |
¥66880.00 |
|
SNA5003 X-E |
9 kHz-3 GHz |
2 |
1 Hz |
0.05dB |
1 Hz-10 MHz |
-40 dBm ~ +10 dBm |
125dB |
¥39880.00 |
